Unique Sampling Valve

アルファ・ラバルUnique Sampling Valveを使用すると、食品および飲料、パーソナルケア、バイオファームなどのさまざまな衛生プロセスで代表的なサンプルを取ることができます。 これらの信頼性の高いシングルおよびダブルシートバルブは、高品質で費用対効果の高いサンプリングに必要な高精度で優れた再現性と信頼性を提供します。 人間工学に基づいて設計されたハンドルにより、操作時に優れた制御と利便性が保証されます。

unique sampling valve front 640x360 new

安全なサンプル採取用の無菌で滅菌可能なソリューション

  • 衛生的で汚染のないサンプリングを保証する設計
  • シンプルな操作原理により操作が簡単
  • 信頼性の高い動作(定格10バール)と、すべての非摩耗部品に対する3年間保証
  • ノンリターン、クイックカップリング、蒸気用圧力リリーフバルブなどの機能による安全なサンプリング
  • 清掃性の向上 - 滑らかで隙間のない表面を提供するステンレススチール製のバルブボディにより、細菌の蓄積リスクを排除

認定、仕様および規格:すべてのUnique Sampling Valveは、EHEDGガイドラインに従って設計、試験、承認され、3-Aシンボルの表示が認められています。 製品の接液部品はすべて1.4404(316L)製です。 EN10204 3.1がバルブに付属しています。 詳細については、ドキュメンテーションを参照してください。

アルファ・ラバルUnique Sampling Valveは、バルブボディ、アクチュエータ、膜シールの3つの部品で構成されています。 アクチュエータのステムにはゴム製膜シールが取り付けられ、伸縮性のプラグとして働きます。 単一のステンレススチール部品からなるバルブボディは、溶接の必要がありません。 そのため、溶接部でポアやひび割れが発生し、その結果として細菌が堆積するリスクが防止されます。

製品シリーズと付属品

Unique Sampling Valveは、使用圧力が最大6バール、最高温度が130℃であるシングルおよびダブルシートバルブとして提供されています。 膜シールは、FDA認定のEPDMまたはシリコン製です。 手動または空気圧アクチュエータの選択が可能です。 他のオプションには、さまざまなタイプのバルブボディ、接続部、アクチュエータおよび付属品が含まれます。

バルブタイプ サイズ 製品タイプ 最大粒子サイズ

シングルシート

ダブルシート

タイプ4 低粘性 最大2.5 mm

シングルシート

ダブルシート

タイプ10 中粘性 最大7 mm

シングルシート

ダブルシート

タイプ25 高粘性 最大20 mm

サンプリングアクセサリー

アルファ・ラバルには、ユーザーに包括的なサンプリングソリューションを提供するための幅広い高品質サンプリングアクセサリーがあります。 これには、ノンリターンバルブ、クイックカップリング、蒸気滅菌用の圧力リリーフバルブのほか、恒久的な蒸気供給がない場所での蒸気殺菌を可能にするアルファ・ラバル蒸気発生器が含まれます。

.

動作原理

ユニークなシングルシートのサンプリングバルブ

標準的な衛生サンプリング用に設計されたこのシングルシートサンプリングバルブには、開と閉の2つの位置があります。 アップグレードキットによってハンドルまたはアクチュエータを交換することにより、ダブルシートバルブに簡単にアップグレードできます。

サンプリングプロセスを開始するための開位置
手動バルブ:ハンドルを反時計回りに回してバルブを開きます。
空気圧バルブ:アクチュエータを作動させてバルブを開きます。

開位置ではバルブステムと膜が引き込まれるため、製品が開いたバルブを通って自由に流れることが可能になります。

滅菌用の閉位置
手動バルブ:サンプリングプロセスを停止してバルブを閉めるには、ハンドルを時計回りに回します。
空気圧バルブ:エア接続を閉じます。

この動作によって流れが遮断され、接続ホース間のチャネルを滅菌に使用できるようになります。 SIP(定置滅菌)用に蒸気を使用する場合は、オプションの圧力リリーフバルブを出口で使用することをお勧めします。

特許取得済みの新技術を使用した新しいレベルの精度

シングルシート技術では、完全な滅菌に関する課題が生じることがあります。 閉位置では、膜シールがバルブシートと接触します。 表面圧縮が高いため、これらの接点の清掃は事実上不可能です。そのため、残留物や微生物が堆積する可能性があります。 アルファ・ラバルのユニークなダブルシート技術を使用すると、さらに高度なセキュリティを実現できます。 シングルシートバージョンは、使いやすいアップグレードキットによってユニークなダブルシートサンプリングバルブに簡単にアップグレードできます。

ユニークなダブルシートのサンプリングバルブ

特別に設計されたユニークなダブルシートサンプリングバルブは、より高い洗浄性が求められる用途に最適です。 特許取得済みのダブルシート技術により、バルブシートとパイプ接続の清掃性と滅菌性が向上します。 真の滅菌サンプリング用に設計されたダブルシートサンプリングバルブには、開、閉、滅菌の3つの位置があります。

サンプリングプロセスを開始するための開位置
手動バルブ:ハンドルを反時計回りに回してバルブを開きます。
空気圧バルブ:開接続への空気供給を開きます。 これにより、バルブステムと膜シールが引き込まれ、製品が開バルブを通じて自由に流れるようになります。

サンプリングプロセスを停止するための閉位置
手動バルブ:ハンドルを時計回りに回します。
空気圧バルブ:開接続への空気を遮断します。

滅菌位置:
手動バルブ:ハンドルを蒸気位置まで時計回りに回します。
空気圧バルブ:蒸気接続に空気を供給します。 これにより、バルブヘッドの内部スピンドルが内部シートへと延び、バルブポート内の製品の流れが止まります。同時に、バルブヘッドの外側スピンドルが格納され、膜シールが標準シートから持ち上げられます。 この後、シート表面の手が届きにくい部位が露出し、完全な殺菌消毒が確実化されます。これによりユニークなダブルシートのサンプリングバルブは、完全に適切なサンプリングにおいて、確実かつ信頼出来る選択肢となります。

空気圧アクチュエータを含む構成

アルファ・ラバルUnique Sampling Valveは、手動または空気圧アクチュエータを含む構成にすることができます。 空気圧アクチュエータによって遠隔サンプリングのオプションが提供されるほか、バルブの位置決めのために表示近接スイッチを追加することができます。

シングルシート構成では、空気圧アクチュエータによってバルブが開閉されます。

ダブルシート式のサンプリングバルブを取り付けた場合、空気圧アクチュエータによってバルブシート全体と配管接続部の完全滅菌も保証されます。

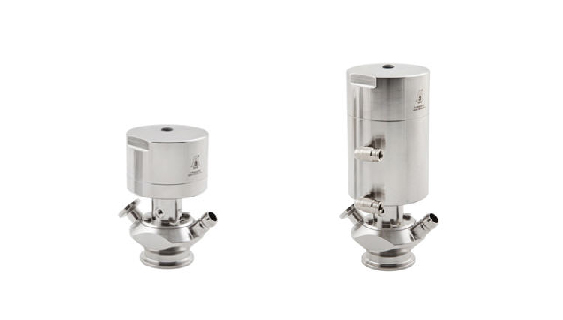

Unique Sampling Valves w pneumatic actuator
.

以下についても、ご興味がおありかもしれません...

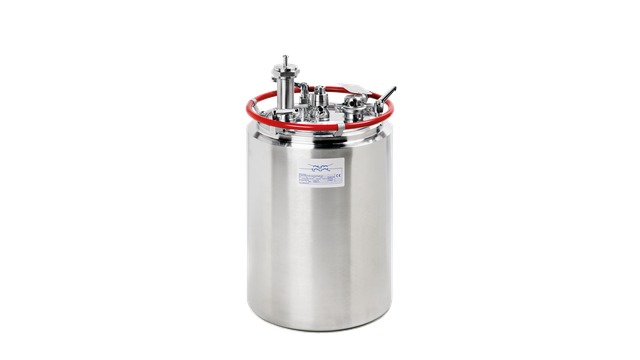

SB Carlsberg Flask
