AlfaFlash
アルファ・ラバルのAlfaFlash蒸発システムは、汚れへの耐候性の最適化を目的に設計されています。世界中の数多くの工場において、AlfaFlashは、蒸留残渣、コーンスティープリカー、塩性廃液、魚および肉のスティックウォーターおよび洗浄廃液の濃縮において、評価の高い信頼されているソリューションです。剪断速度が(適度な流量で)かなり高くなるため、伝熱効率が大幅に向上し、ポンプ費用が大幅に削減され、設置場所も節約できます。
高粘度・ファウリング性・剪断依存性のある流体も、簡単に濃縮可能
- 高い剪断速度と乱流によるセルフクリーニング効果でファウリングを最小限に抑え、最大の稼働時間を実現
- 高粘度または剪断依存性のあるプロセス液を効率的に濃縮することで、廃棄・輸送コストを削減
- シェル&チューブ式に比べて高さ・重量が抑えられ、設置・運用・保守コストを削減できる省スペース設計
- エネルギー効率の高い乾燥機と、循環中の供給組成の変化に対応する調整機能により、優れた予備濃縮とターンダウン性能を発揮
- 既存の蒸発システムの能力増強やボトルネック解消に最適
多用途でコンパクト、かつセルフクリーニング機能を備えたアルファ・ラバルのプレートフラッシュ蒸発器は、高粘度・ファウリング性・高固形分を含むプロセス液(例:過飽和塩溶液やオリーブミル排水)に対して効果的です。新規導入にも既存設備の改修にも適しており、あらゆる業界で中~ゼロ液排出の要件を満たします。
- BlueVapシステムは、オリーブミルのブラックウォーターを濃縮する自動化・事前組立済みのソリューションです。水分を80%のクリアウォーターと20%の生分解性ケーキに分離することで、蒸気や冷却水を必要とせず、高固形分排水に対する持続可能な解決策を提供します。
- AlfaFlashシステムは、懸濁固形物や一部の結晶化を含む困難なプロセス液を濃縮する強制循環型蒸発器です。
「旧システムよりも100倍良いです!夏季の定期停止を除けば、途切れることなく稼働しており、求めていた品質と安定性のあるポットエールを生産しています。毎週末にフラッシングでCIPを行い、夏季停止中に熱交換面を点検したところ、驚くほどきれいでした。」 – シェーン・フレイザー氏(蒸留所生産マネージャー、グレンファークラス蒸留所)
「アルファ・ラバルのBlueVapのおかげで、ゼロ・ウェイストのオリーブオイル生産という目標に近づくことができました。」 – Frantoio di Santa Téa(イタリア・レッジェッロ)オーナー
Perfect for non-Newtonian fluids
AlfaFlash フラッシュ蒸発器は、波形プレート構造を採用しており、乱流を発生させることで連続的なセルフクリーニング効果を促進します。これにより、従来のシェル&チューブ型フラッシュ蒸発器と比べて、急速なファウリング(汚れの付着)を防ぐことができます。
さらに、スティレージ(蒸留残液)、コーンスティープリカー(トウモロコシ浸漬液)、タンパク質溶液などの剪断依存性のあるプロセス液に対しては、AlfaFlashが生み出す高い剪断力によって見かけの粘度が低下します。これにより、ファウリングのリスクがさらに軽減されるだけでなく、熱伝達効率も向上します。
従来のシェルアンドチューブ蒸発システムと比較して、AlfaFlashとAlfaVapシステムは、設置高さが大幅に少なくて済み、現場での複雑な土木工事なしに設置することができます。
蒸発システムの熱源
構成オプション
アルファ・ラバルの蒸発システムは、機械圧縮や熱圧縮、および乾燥機からの廃熱蒸気など、さまざまな熱源から熱を利用できます。
多段式システム
- 蒸気を再利用してエネルギーを節約
- シンプルで柔軟な設計
機械蒸気再圧縮(MVR)
- 高い投資
- 低い(またはゼロの)蒸気消費
- 電力を使用
熱蒸気再圧縮(TVR)
- 低コストで蒸気消費を削減
- シンプルで、動く部品がない
乾燥機からの廃熱
- 低エネルギーコスト
- 比較的高い投資
蒸発システムのパイロットテストおよびレンタル
「試してから購入」のアプローチを取り、アルファ・ラバルのエンジニアから蒸発システムの最適な構成に関する専門知識とアドバイスを受けることができます。これには以下が含まれます
- 詳細な水分析と特性評価
- プロセスおよび水の化学モデリング
- 中~高リスクアプリケーションのためのベンチマークおよび/またはパイロットテスト
- 詳細な材料の互換性評価
- サンプル分析
- パイロットテスト
スウェーデンのルンドにあるアルファ・ラバル材料技術&化学ラボおよびテストセンター、デンマークのナクスコフにあるアルファ・ラバルイノベーション&テストセンターを訪れるか、またはモバイルパイロット蒸発システムをレンタルして、お客様のプラントでの現地試験を実施することもできます。
関連製品
サービスについて
フードシステムのサービス
アルファ・ラバルのフードシステムに関するアフターサービスは、プロセスのパフォーマンスを最大化することで性能向上を支援し、以下の3つを実現します。
- 競争優位性を維持するための継続的な業務改善
- 最適化、稼働率の向上
- 食品システムのライフサイクルを通して投資収益率を最大化
エンジニアリングシステム
完全なアルファ・ラバルのAlfaVap登石膜蒸発システムには、プレート蒸発器、予熱器、サイクロン分離機器、熱的および/または機械的蒸気再圧縮ユニット、ポンプ、計器、バルブ、ダクトおよび配管、そしてローカルのプログラマブルロジックコントローラー(PLC)およびコントロールパネルが含まれます。システムはアルファ・ラバルのワークショップで事前に組み立てることができ、これにより現場での設置時間を1週間から3週間に短縮できます。
プレートフラッシュ蒸発器の仕組み
アルファ・ラバルの AlfaFlash プレートフラッシュ型蒸発器は、強制循環式のフラッシュ蒸発器です。ポンプによって液体がサイクロンセパレーター容器とプレートフラッシュ蒸発器の間で循環され、フラッシュプレート式熱交換器内では非常に強い乱流が発生します。
沸騰はプレート式熱交換器内では起こらず、液体は加圧された状態で加熱されます。実際の蒸発は、加熱された液体がセパレーター容器に排出され、そこで圧力が解放されることで揮発性成分が瞬間的に蒸発(フラッシュ)することで起こります。 多くの AlfaFlash の用途では、真空環境下で運転されています。
多重効果設計により、蒸気消費量を削減できます。1段目で発生した蒸気を次段の加熱媒体として利用することで、効率的な熱利用が可能になります。さらに、熱蒸気再圧縮(TVR)や機械蒸気再圧縮(MVR)と組み合わせることで、蒸気消費量を蒸発能力のほんの一部にまで抑えることができます。

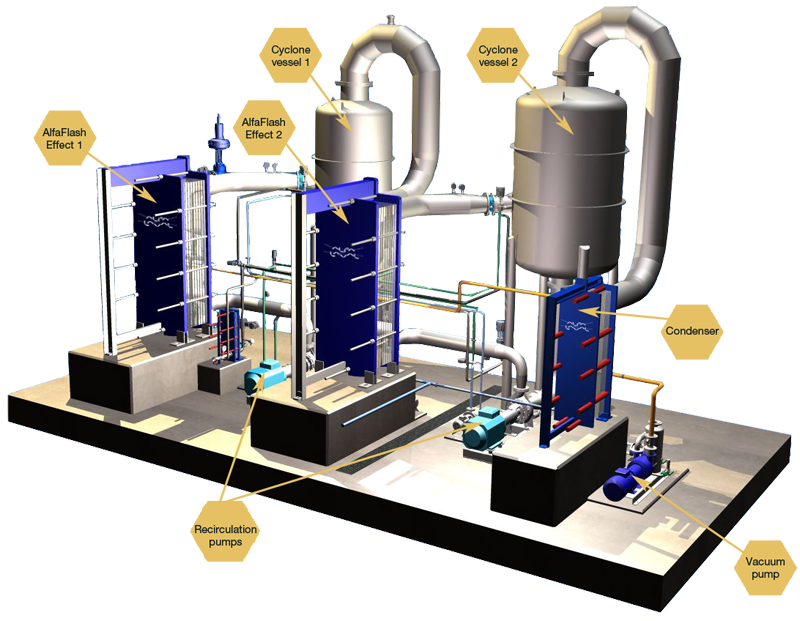

AlfaFlashの完全なシステムには、プレート式蒸発器、予熱器、セパレーター容器、TVRまたはMVR、循環ポンプ、計測機器、バルブ、ダクト、配管、そして制御パネルが含まれます。
関連情報
蒸発器ソリューション 3D/VR
私たちの蒸発器を360度で詳細に見てみましょう。モジュールの一つをクリックするだけで、蒸発器の3D/VRモデルを閲覧できます。

当社の蒸発器ラインアップをご覧ください

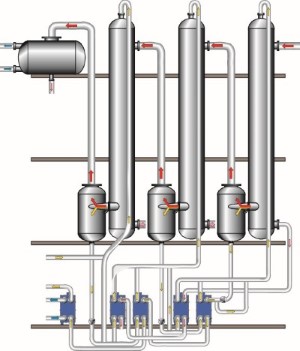

アルファ・ラバルは、プレート蒸発器やライジングフィルム蒸発器から、チューブラー蒸発器やフォーリングフィルム蒸発器まで、幅広い蒸発システムを提供しています。お客様の蒸発ニーズに最適なソリューションをお探しください。
