アルファ・ラバルユニークシングルシート・バルブ(SSV)は、堅牢で信頼性が高く、汎用性の高いエア駆動式のシングルシート・バルブで、幅広い衛生上重要な用途において、連続生産が可能です。これらの空気圧制御バルブのバルブボディ、プラグ、アクチュエータは、事実上あらゆる要件を満たすように構成することができ、高水準の衛生管理と無菌の適合性を満たす費用対効果の高いソリューションを実現します。

Unique SSV w ThinkTop V50 640x360

メンテナンスが容易で、所有コストを低く抑えた設計

  • 少数の可動部品がサービス要件と在庫コストを削減
  • 優れた洗浄性 - 滑らかな内側バルブボディ(Ra0.8μm以下の表面仕上げ)によりすき間を排除
  • 規定のシール圧縮によるシール寿命の延長
  • 静的シール漏れ検知により製品の安全性を確保
  • ダブルリップシールにより、細菌汚染を回避

試験済みのバルブの安全性:ユニークSSVシリーズは、世界中の100万以上のバルブに使用されている、実績のあるモジュール式プラットフォームをベースにしています。単一のステンレス鋼製のディスクから押し出されるバルブ本体は、非常に強く耐久性があり、生産の安全性が保証されています。アクチュエータの高性能化により、安全かつ効率的な動作が可能になります。

優れたバルブ衛生

ユニークSSVシリーズの食品用のバルブは、優れた衛生状態と洗浄性を提供するように設計されています。Ra≤0.8μmの表面仕上げで、滑らかで溶接のないバルブボディは、細菌ポケットを排除します。プラグのデザインは、CIP(enhanced cleaning-in-place)機能と、クロスコンタミネーションのリスクを最小限に抑えるダブルアクションリップシールをサポートしています。

これらのシングルシートバルブは、乳製品、食品および飲料、パーソナルケア産業で要求される最も衛生的な基準を満たしています。ユニークSSV範囲は、EHEDG認定であり、3-Aシンボルの表示が認められています。また、アルファ・ラベルのバルブは、EU食品規制1935/2004に準拠した完全なトレーサビリティも提供します。

詳細については、資料をご覧ください。

優れたバルブ耐久性

高いシーリング品質を保証するために、このシングルシートバルブは、プラグとシートの間で金属と金属の接触を持つOリングの圧縮を規定しています。これにより、摩耗が大幅に減少し、バルブの寿命が延びます。標準の独自 SSVには準保守可能なアクチュエータが付属しており、5年間の保証が付いています。

低い所有コスト

シンプルで信頼性の高い設計により、ユニークSSVシリーズは、長寿命、製品損失の低減、製品の安全性の向上、処理のアップタイムを実現します。少数の可動部品がサービス要件と在庫コストを削減します。また、より効果的なCIP手順で洗浄サイクルを短縮し、洗浄液、水、ユーティリティの使用を減らすことで、ユニークSSVの総所有コストを削減できます。

.

動作原理

動作原理

アルファ・ラバルユニークSSVは、エアー・コントロール式シート・バルブで、遠隔操作が可能です。バルブは、圧力ピークやタンクの過充填を避けるために、さまざまなアクチュエータNO、NCまたはスムーズな操作のための2ステップの遮断または切換えバルブとして構成することができます。

シングルシートバルブのシリーズにはいくつかのオプションがあります:

  • 完全メンテナンス可能なアクチュエータ
  • 高圧対応アクチュエータ
  • HNBRまたはFPM製品の接液シール
  • 特殊用途向けPTFEのTR2プラグシール
  • ThinkTop、ThinkTop Basic、IndiTopを含むバルブ・センシングおよびコントロール・デバイス
  • 必要な規格に準拠した継手
  • 外面仕上げ、3-A 光沢

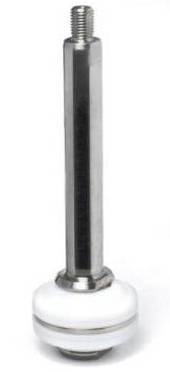

TR2 plug seal

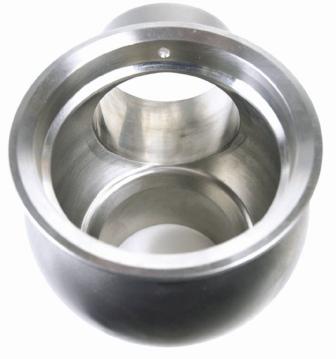

Unique house 300
.

広範なバルブ製品の一部

アルファ・ラバルは、乳製品食品飲料ホームケアパーソナルケアバイオテクノロジー、そして医薬品など、様々な業種にサニタリー用途向けの包括的なバルブ製品を提供しています。

バルブ&オートメーション

.
.

360 ° サービスとメンテナンスに関するビデオ

Alfa Laval Unique single seat valves - maintainable actuator

360 ° サービスとメンテナンスに関するビデオ

アルファ・ラバルユニークシングルシートバルブ - アクチュエータのブッシング交換

アルファ・ラバルユニークシングルシートバルブ - 製品の接液シール

アルファ・ラバル ユニークシングルシートバルブ - 製品の接液シールの交換

以下…、関連情報

ユニークミックスプルーフ・バルブ

ユニークミックスプルーフバルブは、クロスコンタミネーションのリスクなしに、同じバルブを介して2つの異なる製品または流体を同時に流すことができます。

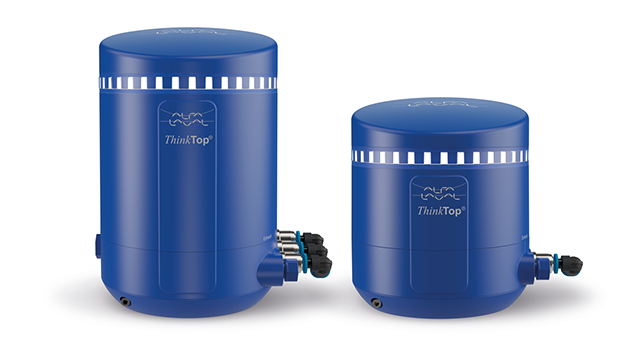

ThinkTop
