OptiLobe

OptiLobeは、アルファ・ラバルのSRUおよびSXロータリーローブポンプに代わる費用対効果の高い、最適化されたロータリーローブポンプです。食品、乳製品、飲料業界における標準的な業務向けに設計されています。

Optilobe rotary lobe pump

やさしく衛生的な設計と、コスト効率に優れたシンプルさ

  • コスト効率と衛生性を兼ね備えたポンプ
  • 低せん断でやさしく混合し、製品品質を最適化
  • 高耐久設計で長寿命を実現
  • 自動調整式・前面装着型シールでメンテナンスが容易
  • 所有コストを低く抑えられる設計

すべてステンレス製で耐食性に優れたアルファ・ラバルのOptiLobeロータリーローブポンプは、プロセスの柔軟性を最大化し、汚染リスクを最小限に抑え、洗浄作業も容易にします。 この容積式ポンプは、食品、乳製品、飲料、ホーム&パーソナルケア業界での使用を想定して設計されており、CE指令およびEHEDG、3-A、FDAの衛生基準に準拠しています。

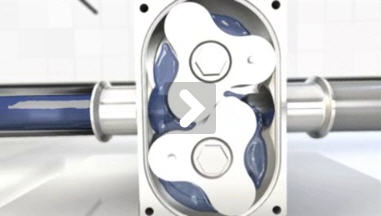

OptiLobe ロータリーローブポンプの仕組み

OptiLobeポンプ技術

アルファ・ラバルのOptiLobeロータリーローブポンプが、プロセスに付加価値をもたらす技術的特長をご活用ください。

  • 堅牢なプラットフォーム、高度なシール設計、耐久性の高い長寿命ベアリングにより、稼働時間の向上と生産性の向上に貢献します。
  • メディアと直接接触する真正面装着型の自動調整式シールにより、優れた洗浄性と潤滑性を実現し、シール寿命を延ばします。
  • シャフト支持部は、剛性の高い一体型ベアリングハウジングと、最低20,000時間の寿命を持つL10テーパーローラーベアリングで構成されています。これにより、シャフトの安定保持と荷重の均等化が図られ、ポンプヘッドの接触リスクを低減し、メンテナンスの手間を減らし、稼働時間を向上させます。
  • 砂糖溶液、バターやマーガリン、マーマレード、ボディバター、ジェル、ローションなど、低温で硬化しやすい製品向けに、加熱/冷却機能付きの前面カバーをオプションで提供しています。

サービス

工場出荷時に設定されたシム調整により、ローターの交換が簡単に行え、再調整やタイミング合わせは不要です。部品の交換が必要な場合でも、同サイズのポンプ間で高精度部品が互換性を持つため、作業が簡素化されます。

製品モデル

OptiLobeロータリーローブポンプは、5種類のギアボックスモジュールに基づく10種類のポンプヘッド容量で提供されており、最大流量は77 m³/h、最大差圧は8バール、媒体温度は最大130°C、接続口径は25〜100mmです。

動作原理

ポンプのギアボックス内のギアトレインがローターを駆動し、三つ葉型ローターの正確な同期を実現します。

反対方向に回転するローターの動きによって部分的な真空が生じ、大気圧または外部圧力によって流体がポンプ室内に押し込まれます。ローターが回転すると、拡張する空間が形成され、そこに流体が充填されます。ローターブレードが離れることで空間(キャビティ)が生まれ、再びブレードが噛み合うことでその空間が縮小し、流体が吐出口へと押し出されます。

この説明は、OptiLobeポンプの基本的な動作原理をわかりやすく解説しています。図解やアニメーション付きの説明が必要であれば、対応可能です。ご希望があればお知らせください。

オプション

低温で硬化しやすい製品向けの加熱/冷却機能付き前面カバー

構造仕様

アルファ・ラバルのロータリーローブポンプは、ローターケース、ローターケースカバー、ローター、ローターナット、シャフト、ギアボックス、シャフトシール、エラストマーで構成された容積式ポンプです。ポンプヘッド内部には接触部品がなく、非接触で動作します。

OptiLobeは、ベアシャフトポンプとしての供給も可能であり、カップリング、ガード、ギアモーター、シュラウドを備えたベースプレートに取り付けたプラグ&プレイ型の構成でも提供可能です。

標準の構成材料は、すべての接液部に316Lステンレス鋼、外装もすべてステンレス製、接液部のエラストマーにはEPDMを使用しています。EasyFitシャフトシールは完全な前面装着型で、同サイズのポンプ間で高精度部品の互換性があります。

さらに、アルファ・ラバルはローターケースや高精度ローターを含む

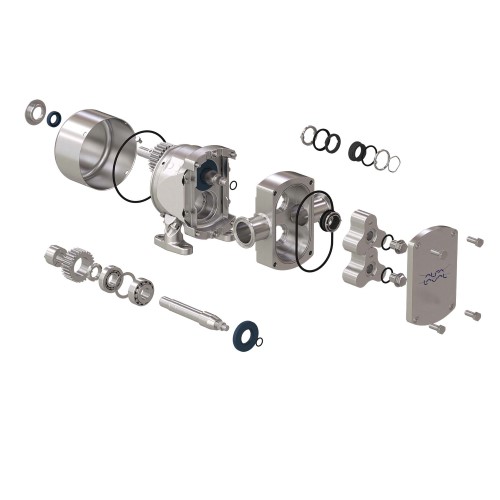

Optilobe positive displacement pump-exploded view

.
