NF spiral

アルファ・ラバルのナノフィルトレーション螺旋膜(NF)は、抗生物質、ホエイ、および超濾過透過液などの製品の高収率濃縮と脱塩のための実証済みの解決策です。これらは1を超える二価の塩を保持する一方で、単価の小さい塩は透過液に通過します。また、アルコール成分がNF膜を通過する一方で、色と香りがレテンテートに残る低アルコール飲料を生産するためにも使用できます。

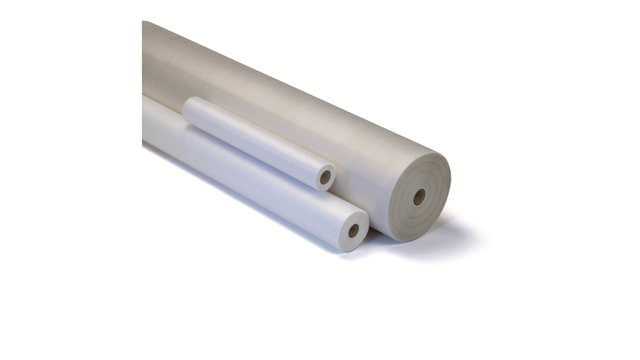

nf spirals left side 640x360

全体的な生産コストを削減し、製品品質を向上させます

  • 低エネルギー消費によるコスト効率の良い運用
  • 柔軟性 - 長さ、直径、スペーサーサイズの異なる組み合わせで利用可能
  • 効率的 - 各種プロセスでさまざまな製品の同時脱塩と濃縮が可能
  • 必要な床面積は最小限 – コンパクトな設計
  • 非常に耐久性があり – 優れた化学的および熱的安定性、および数年にわたる耐用年数
アルファ・ラバルの膜技術に対する経験は、膜ろ過技術自体と同じくらい長い(50年以上)。異なる塩拒絶とフラックス特性を持つ2つのシリーズのナノフィルトレーション膜を提供しています。NF螺旋膜は、当社独自の特別施設で社内製造され、独自の構造の薄膜複合ポリアミド膜とポリエステル(PET)支持材料を使用しています。NF膜は、スクリーニングまたは実験室作業用のフラットシートと、スケールアップする際に有利な螺旋(大型アプリケーション用)の両方として利用可能です。ナノフィルトレーション膜は、異なるNF膜タイプと、長さ、直径、フィードスペーサーサイズの異なる組み合わせで利用可能です。

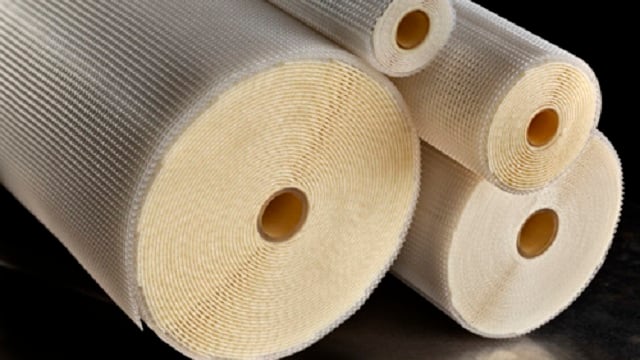

Alfa Laval spiral membrane for microfiltration
.

各種のナノフィルトレーション膜

私たちのナノフィルトレーション膜は、最小で300ダルトンまでの細孔を持っています。最大55バールの圧力で動作し、膜は小さなイオンを通過させる一方で、より大きなイオンとほとんどの有機成分を保持します。

NF膜シリーズ

アルファ・ラバルは、ナノフィルトレーション用の2種類の螺旋膜を提供しています:NFとNF99HF。両方のタイプは、ポリエステル支持体にキャストされた薄膜複合膜で作られています。両方の拒絶容量は≥99%(硫酸マグネシウムに基づく)。

すべてのタイプはUSDAが認可しており、要求に応じてハラール認証の製品も提供できます。

アルファ・ラバルのナノフィルター・スパイラル膜素材は、すべての主要な規制に適合しています

フラットシートとスパイラル巻きの両方の構成に使用されるすべての膜材料は、EU規制(EC)1935/2004、EU規制10/2011、EU規制(EC)2023/2006、およびFDA規制(CFR)タイトル21に準拠しており、食品および製薬加工用途での使用に適しています。この準拠は、プレート・アンド・フレームユニット、エレメントハウジング、およびポンプなどの関連機器および継手にも拡がっています。

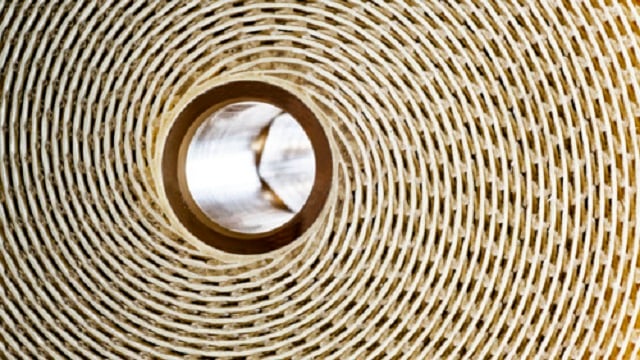

Alfa Laval spiral membrane for reverse osmosis filtration

動作原理

.

膜ろ過の基本的な技術は、半透膜を使用して液体を二つの異なる流れに分けることに関わっています。

この液体を膜の表面を横切ってポンプすると、膜の細孔よりも小さい成分が通過できるように、正の膜を介した圧力が生じます。これにより、透過液が形成されます。

細孔サイズよりも大きい成分は通過できず、リテンテートと呼ばれるものに残ります。膜の表面は、膜表面に平行に移動する液体の流れの力によって、閉塞がない状態に保たれます。


Construction of the nanofiltration spiral membrane

スパイラル膜は、透過スペーサーメッシュによって分離された2枚の膜シートを持つ複数の膜「エンベロープ」で構成され、それぞれが中央の透過収集管に接着されています。


各エンベロープのペアの間には、供給チャネルを作成するスペーサーがあり、供給物がスパイラル膜の長さにわたって流れることを可能にします。一方、膜を通過した透過液は、膜エンベロープ内でスパイラル状に流れ、透過収集管に到達します。

赤 = 供給/リテンテート。

黄 = 透過液。

The flow pattern in a nanofiltration spiral membrane where red represents the feed/retentate and yellow the permeate.
