Alfa Laval - PureDry

PureDry

PureDryは、廃油料油の回収とスラッジの最小化を実現します。完全自動化されたモジュラーシステムで、発電所や船舶のスラッジに含まれる油の回収、処理を行います。このシステムは、廃油を3つの段階に分離します。洗浄処理された油、水、およびスーパードライソリッド(高濃縮固形分)です。

oil cleaning system

廃油処理の大幅な節減

PureDryは、廃油から水を除去し、固形物を高濃縮固形スラッジ(通常5~15 kg / h)に濃縮することにより、廃油と固形物の取り扱いのコストを削減し、油の廃棄物と関連する廃棄コストを節減します。

石油廃棄物を乾燥させるという点でのシステムの効率により、廃油と廃水のタンク容量を減らすことができ、船内または発電所の貴重なスペースの解放が可能です。

さらに、廃油タンクを燃料油用と潤滑油用それぞれ別に設置すれば、燃料廃油の回収が可能になり、最大2%の燃料節減が可能になります。

信頼性の高い操作

独自のシンプルなセパレーター設計により、簡単で信頼性の高い操作が実現します。このシステムは、廃油を3段階に分離します。洗浄処理された油、乾燥廃棄物として処分できるスーパードライソリッド、およびビルジシステムに送るのに十分なほど清浄な水です。スマートオートメーションは、プロセス制御をさまざまな供給条件に適応させます。水の消費や追加の廃棄物は発生しません。

コンパクトなモジュラー設計

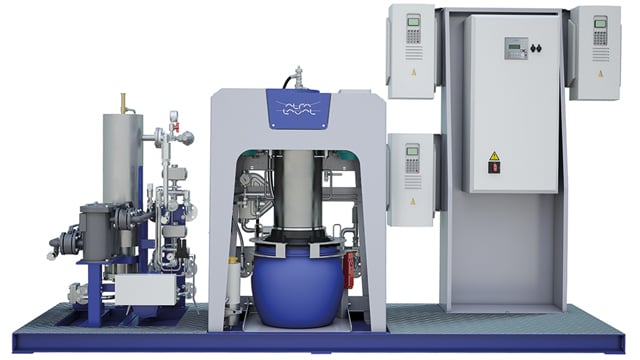

コンパクトなPureDryシステムは、乳化剤投与ユニットを備えたポンプモジュール、加熱モジュール、分離モジュール、および制御ユニットで構成されています。そのモジュラー設計により、便利な場所に柔軟に設置でき、既存の船内システムとの統合が容易になります。

Exchangeによるメンテナンスとサービス

PureDryには、最新の分離機インサート(ローターとディスクスタック)、最新の 分離機インサートおよびXCavatorの交換はフィルタのインサートを交換するのと同じくらい簡単で乗組員によって1年に一度簡単に行うことができます。使用済み部品は最寄りのアルファ・ラバルサービスセンターにご返送いただき、新しいキットをご注文いただけます。

統合廃油/ビルジ水処理コンセプト

PureDryは、Alfa Laval PureBilgeシステムと組み合わせることにより、船内または発電所内のすべての廃油を乾燥させることができる、廃油とビルジ水の統

合処理システムを構成することができます。 PureDryは油を分離し、固形物を高濃縮固形スラッジに濃縮します。このスラッジは乾燥廃棄物として陸揚げされ、水はビルジシステムに送られます。その後、PureBilgeは、船外に排出する前に、油水の微研磨を行います。

動作原理

PureDry廃油処理システムは、投与ユニットを備えたポンプモジュール、加熱モジュール、分離モジュール、および制御ユニットで構成されており、廃油を継続的に処理し、油、水、固形物を分離します。

分離機能

ディスクスタックを含む分離ボウルは高速で回転し、廃油供給からの固形物が周辺に蓄積します。固形物は、XCavatorと呼ばれる特許取得済みのスパイラル形デバイスによって、周辺から分離機の下の容器に連続的に排出されます。コンテナに蓄積された固形物の量は、ロードセルによって継続的に監視されます。

分離ボウルの一部を形成するオイルペアリングディスクは、回収された油を分離機から圧力下で油出口から連続的に排出します。油は油回収貯蔵タンクに送られます。内蔵のウォーターペアリングディスクは、分離した水を水出口から継続的に排出します。ボウルには起動時にシーリング水が追加されますが、それ以外に水を追加する必要がないため、プロセス自体によって追加の廃棄物が発生することはありません。

プロセスの動作原理

このシステムは、最大500リットル/hの流量で動作します。一定の流量で動作する容積式供給ポンプは、廃油をシステムに送ります。次に、プロセス液は、大きな粒子をトラップするデュプレックスストレーナーを通過して予熱器に入ります。最適な分離効率のために、ヒーターは未処理の液体の温度を95°Cの望ましい供給温度に上げます。

供給温度や供給圧力などのすべてのプロセス条件が満たされた場合、3方向切り替えバルブが廃油を分離段階に導きます。アラーム状態や動作圧力の損失、電源障害、または事前設定された条件が満たされない場合、バルブは流体を廃油タンクに再循環させます。

次に、水は、プロセス条件に応じて、ビルジ水処理システムに転送されてさらに処理され、IMO基準を満たして船外への排出されるか、廃油タンクに戻されます。

安定したエマルジョンの発生があっても性能を安定させるために、解乳化剤投与ユニットが配置されています。ユニットは、アルファ・ラバルの解乳化剤をフィードに直接混合するために、ポンピング段階の前に接続されます。

プロセスは、EPC60制御システムによって継続的に監視および制御され、完全自動操作されます。

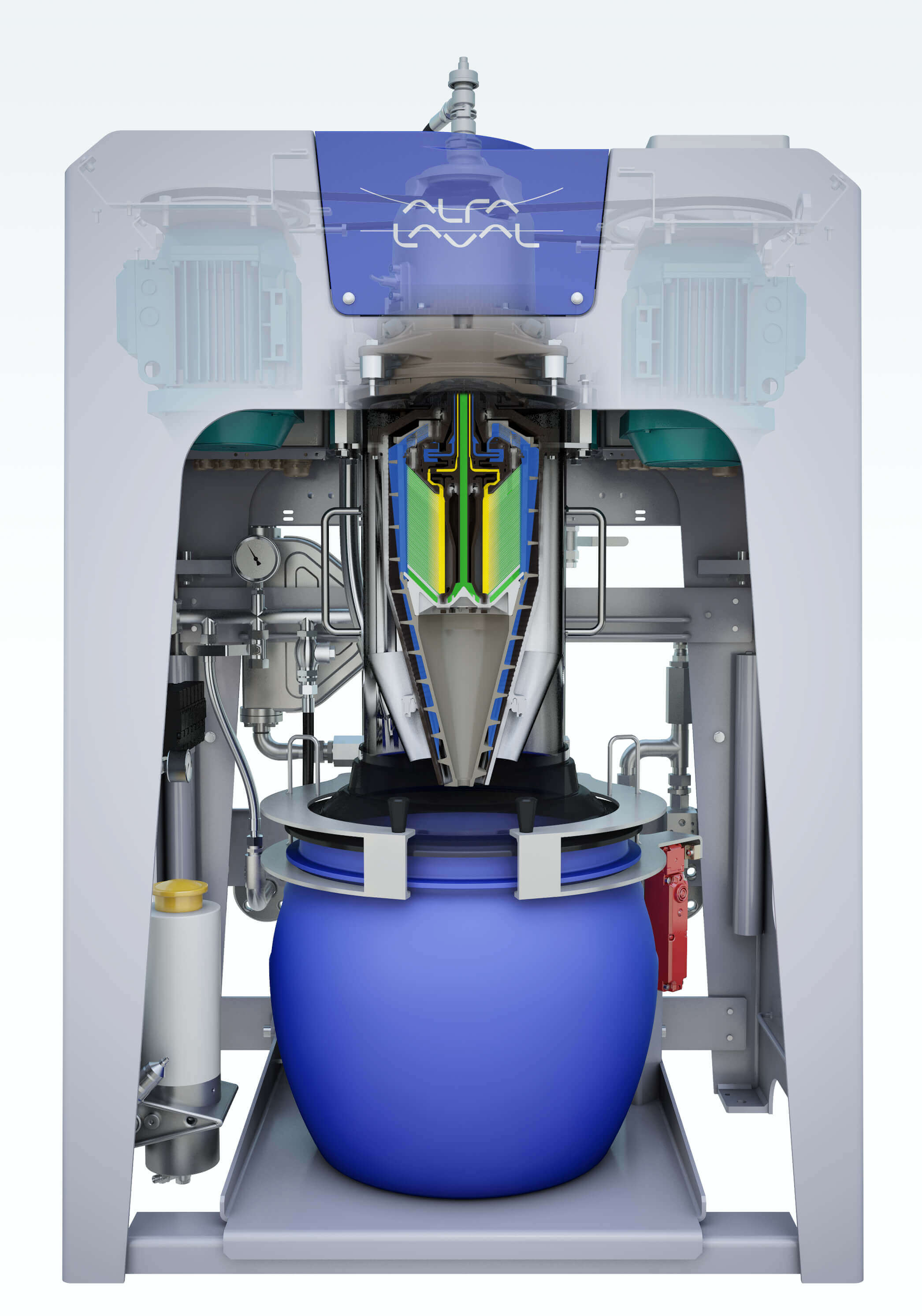

PureDry skuren
