AQUA - Single stage freshwater generator
アルファ・ラバルのAQUA Blue造水装置は、一つのプレートパック内での最適化されたプロセスによって、海水を高品質の清水へと変えます。従来の造水装置と比較すると、AQUQプレート技術は必要な海水流量が半分で済むため、ポンプ駆動の必要性も少なくなり、電力使用量や関連するCO2排出量を減らすことができます。
海水流量と必要なエネルギー量を半減
- 海水流量を他の造水装置の半分に抑えることで、ポンプ駆動の必要性も半減
- 必要な電力消費量が少ない、熱駆動式プロセス
- 低い塩分濃度（2ppm以下）で溶解性固形物の含有量も少ない、高品質の淡水
- 外部シェルや追加のメンテナンススペースが不要のコンパクトなユニット
- 設置、操作、メンテナンスが簡単
AQUA Blue淡水生成装置は、配管が小さく、外殻を持たないため、最小限のスペースで真空蒸留を行います。最新のAQUA Blue E1技術は接着剤不要のガスケットを採用しており、現場での再ガスケット作業が容易です。

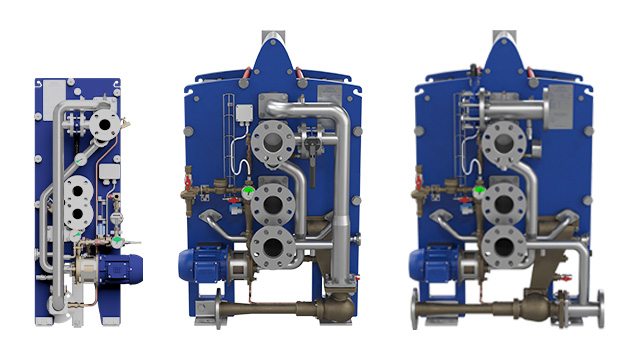

単段式のAQUA Blueには3つのバージョンがあり、いずれも乗組員の負担をほとんど必要とせず、高品質な淡水を生成します。最も小型のAQUA Blue Mini E1は、1〜15m³/日の容量に最適化されており、非常に小さな設置面積で、他のAQUA Blueモデルの半分以下の重量です。また、追加の容量とコスト削減の機会を提供する二段式のAQUA Blue E2淡水生成装置もあります。
AQUA story´s new chapter of energy efficiency
AQUA Blue a story of innovation
AQUA Blue C-type
1日あたり最大60m3の造水できるAQUA Blue Cタイプは、オリジナルのAQUA Blue造水装置であり、船舶用の造水におけるリーディングソリューションです。スペースの大幅な節約に加えて、電力使用量も従来型の造水装置より50%少なくすることができます。このシステムでは供給水を、海水冷却水の流れから引き出します。
AQUA Blue S-type
AQUA Blue Sタイプは、1日あたり60m3までの造水容量に対応することが可能で、コンデンサ出口または別のソースから供給水を引き出します。そのため、船舶上の既存の海水ポンプを利用することができます。この方式により必要な電力を従来の造水装置と比べて70%節約し、さらに設置面積がAQUA Blue Cタイプと比較しても15%少なくなります。

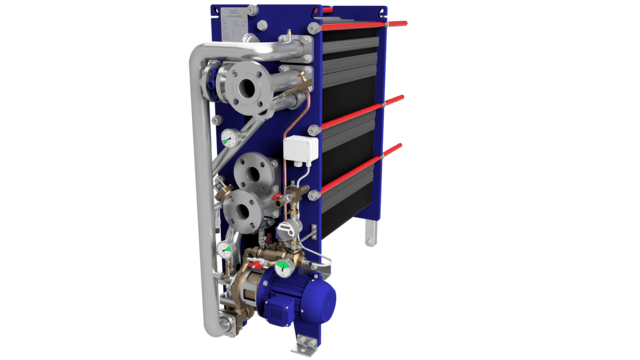

AQUA Blue Mini
1日あたりの造水容量が1～18m3で必要な清水量が比較的少ない船舶でAQUAテクノロジーを利用したい場合は、AQUA Blue Miniが適しています。他のAQUA Blueモデルの約半分のサイズのAQUA Blue Miniは、設置面積もわずかで、電力消費量も大幅に少なくなります。逆浸透や清水の補給に代わる、よりシンプルで信頼性が高く、よりコスト効率に優れた手段としてご活用いただけます。
信頼性に優れた高品質の清水の生成
AQUA Blue造水装置は、塩分濃度の低い（2ppm以下の）淡水を継続的に供給する性能を備えており、清水を補給するよりも便利で経済的な手段となります。電気駆動式で25°C未満では温度が下がるにつれて効率が低下する逆浸透とは異なり、AQUA Blue造水装置は熱駆動式で、一貫して高いパフォーマンスを発揮します。

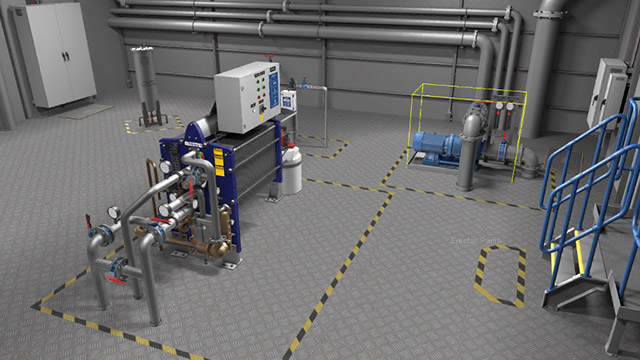

AQUA Blue digital training
Explore and learn to operate AQUA Blue freshwater generators in a 3D-simulated environment.
動作原理
3-in-1のAQUAプレートテクノロジー
AQUA Blue造水装置は、真空蒸留の3つの機能、すなわち蒸発、分離、凝縮すべてを行う一種類のチタン製プレートで構成されます。プロセスプレートとユーティリティープレートとの違いは、ガスケット構成だけです（図を参照）。減圧プロセスは、プレートパック内部だけで行われるため、外側のシェルは必要ありません。
AQUA Blue MiniのプレートもAQUA Blue SタイプおよびCタイプのプレート（ここに示したプレート）と同じ原理を採用していますが、サイズが約50%小さく、ガスケットもプレートに接着されていないため、簡単に取り換えられます。
AQUAの造水プロセス
供給水はプレートパックの下部（蒸発部）に入り、ここでエンジンジャケット冷却水によって、あるいは蒸気で加熱される閉回路によって温められます。この方式によって水が75～99%の真空状態で約40～65°Cで蒸発し、ブライン／エアエジェクタによってこの状態が保たれます。（正確な温度と真空状態の範囲は、AQUA Blueのモデルごとに異なります。） AQUA Blue CタイプおよびSタイプでは、6バールまでのジャケット水圧力での高圧オプションが利用できます。
蒸発により発生した蒸気は、プレートパックの中部（分離部）へと上昇し、混入した海水の水滴がここで除去されます。それから水滴は重力で落下し、造水装置の最下部にある塩水溜に溜まります。クリーンな清水の蒸気のみが最上部（コンデンサ）に到達して、海水により冷却されます。ここで蒸気が凝縮されて清水となり、造水装置からポンプで排出されます。
AQUA Blue E1 C-type connections
AQUA Blue E1 S-type connections
