アルファ・ラバルのナイアガラ湿式表面空気冷却装置(WSAC®)は、高性能、低運転コスト、コンパクトサイズ、および信頼性の高い動作を組み合わせた、閉ループクーリングシステムおよび凝縮システムの特注品です。 堅牢な設計およびと高効率で知られるアルファ・ラバル ナイアガラ WSACは、要求が厳しい業界で広く使用されています。 アルファ・ラバル ナイアガラ WSACの水の低消費量と高い冷却能力により、プロセス改善に対して低温が必要とされる用途で人気の選択肢となってきています。

Alfa Laval Niagara WSAC modular 640x360

利点

  • 蒸発冷却によりプロセス流体出口温度を最小化しました
  • 水消費量の最小化 - 冷却水の再循環、補充水の低品質化が可能です
  • 低エネルギー消費
  • コンパクトサイズおよび最小のライフサイクルコスト
  • 十分な実績を誇る技術と製品寿命の延長

アルファ・ラバルのナイアガラWSACシステムは、受注設計システム、閉ループクーリングシステム、および凝縮システムです。 アルファ・ラバルの湿式表面技術により、これらのユニットはコンパクトユニットで最大限の冷却を提供し、水と電力の使用を最小限にできます。 堅牢かつシンプルな設計で、安定した熱性能と低いメンテナンス要件が得られます。 アルファ・ラバル ナイアガラWSACは閉ループシステムであり、汚染物質がプロセスの流れに入る危険性がありません。 弊社のWSACシステムは、お客様の要件に合わせて、たとえば腐食性の流体に耐えたり、複数の冷却プロセスの流れを並行したり、あるいは乾式冷却モードと湿式冷却モードにしたり、完全にカスタマイズできます。



持続可能なパフォーマンス

冷却プロセスの最適化は、ビジネスにおいても環境面においても、持続可能性を向上するためにできる簡単な方法の1つになっています。 適切な機器を使用すると、水の消費量とサービスコストを低く抑えながら、冷却性能とエネルギー効率を最大限に高めることができます。 弊社のパンフレットで、どのように冷却操作の改善ができるのかをご確認ください。

WSAC closeup 640x360
.

当社の専門家に会う

Full cooling capacity cooling systems all year round

The sustainable alternative to cooling tower systems & air coolers

完全にカスタマイズできます

高耐久性の設備

アルファ・ラバルのナイアガラWSACは、苛酷な産業環境の要件および規格を満たすように設計されています。 それは、2500psiまでの圧力に耐えることができ、ASME、TEMA、PEDおよびAPI仕様を満たすように設計されています。 プロセスの流れで接触するすべての材質に関し、ご要望に応じてASME材料証明書のフルバージョンが入手できます。 このユニットは耐火性であり、Ex環境で使用するように据付けることができます。

チューブは、直線状または蛇行状のいずれにもできます。 低圧力降下が必要な場合、ファウリングプロセスに対してはストレートチューブの選択が適しています。 ユニットが作動している間、メンテナンスサービスのために任意のチューブ束を取り外せるように、この配管の弁で調整して配置を変えることができます。

標準として、すべてのコンポーネントは耐腐食性に優れた溶融亜鉛めっき鋼で作られています。 腐食性媒体を伴う用途の場合、チューブの束は、たとえばグレードの異なるステンレス鋼、スーパーデュプレックス、チタンなどさまざまな材質で提供できます。

受注設計システム

すべてのアルファ・ラバル ナイアガラWSACシステムは独自のものであり、意図した業務の防爆要件に合うようにカスタム設計されています。 この中には、入口および出口温度、周囲条件、流速、腐食性媒体の存在、圧力降下要件などが含まれます。

ユニットに冗長性を組み、メンテナンスのための停止時間を最小限に抑えるか、またはなくすことができます。 ここには、スペアファン、スプレーポンプ、さらにはチューブバンドルなどのコンポーネントが含まれます。 ユニットでは、いくつかの別々のプロセスの流れを個々に冷却するように設計することもできます。

小型装置から大型設備まで

WSACシステムは、小型のユニットパッケージから大規模な現場設置型システムまで、あらゆるサイズのものがあります:

パッケージシステム

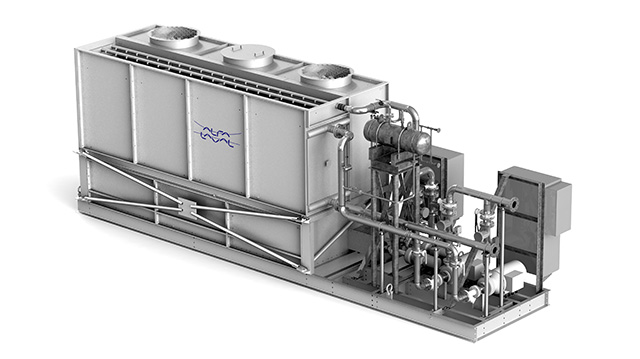

Alfa Laval Niagara WSAC packaged systems

パッケージ化されたシステムは、制御キャビネットを備えた横滑り防止済み、配管済み、配線済みのユニットです。 これら工場の出荷時テスト済みのプラグアンドプレイユニットは、迅速で簡単な設置を保証し、関連する設置コストを低く抑えます。

モジュラーシステム

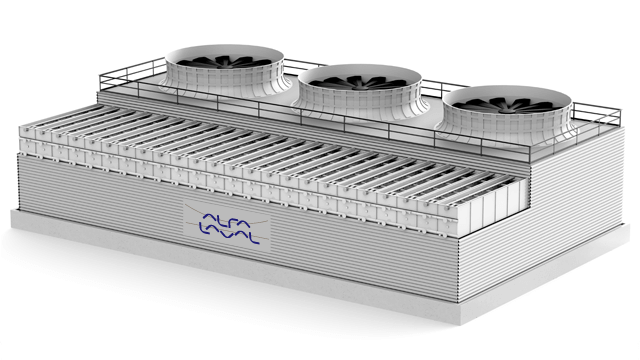

Alfa Laval Niagara WSAC modular systems

弊社のモジュラーシステムは、簡単かつ効率的な冷却能力の拡張が求められる際に理想的です。 これらの中サイズのWSACには、ヘビーゲージ鋼製のケーシングが含まれ、現場で簡単に取り付けできる工場生産コンポーネントモジュールで出荷されます。

現場設置型WSACシステム

Alfa Laval Niagara WSAC field erected system

弊社最大のシステムは現場で設置されています。 そのプールはコンクリート製ですが、その上部の構造は繊維強化プラスチック(FRP)製またはコンクリート製のどちらでもかまいません。 現場設置型システムは、カスタム設計されたチューブの束で構成されており、設備の耐用期間を通じて最適な保守性を提供します。 現場設置型WSACシステムは、大容量の冷却/凝縮が必要とされる業務において、総所有コストを最小に抑えます。

その他の技術との比較

WSACシステムは他の技術と比較して最低限のプロセス出口温度を生成します。 次の表に、その他のWSACの利点を示しています。

この例では、エア温度は次のとおりです:
乾式のバルブ T = 37.7°C (100°F)
湿式のバルブ T = 26.1°C (79°F)



  湿式表面空気冷却装置(WSAC) 冷却塔プラス熱交換器 従来の空冷式熱交換器(ドライ)
実用的なアプローチ温度 5.6°C (10°F) 合計8.3°C(15°F)、CTでは5.6°C(10°F)、熱交換器では2.7°C(5°F) 8.3°C (15°F)
最も実用的な最低工程温度 31.7°C (89°F) 34.4°C (94°F) 46.1°C (115°F)
水消費量 低~中 適用されません
電力消費量
スペース要件 中〜大
総システムコスト 低~中 中~高
メンテナンス 低~中 中~高



動作原理

.

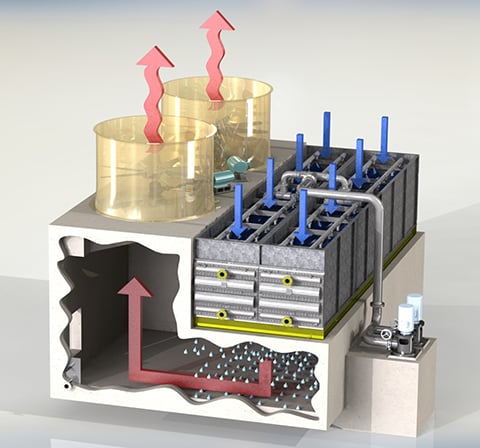

Niagara WSAC working principle

アルファ・ラバル・ナイアガラ アルファ・ラバル・ナイアガラWSACは、液冷およびガス冷却、および凝縮作業に使用できます。

WSACシステムで使用される湿式表面技術は、蒸発冷却に基づいています。 高温プロセス媒体は、水が噴射される主要表面チューブの束の中を流れます。 熱により水の蒸発が起こり、チューブ全体に冷たい空気を引き込むファンによってその蒸気が除去されます。

蒸発しない水はプールに集められ、スプレー水として再利用されます。 水質によっては、同じ冷却水を6〜10回再利用できます。

次に、空気/水蒸気の流れを180°回転させます。これにより、フリーの水滴が効果的に除去され、ドリフトが最小限に抑えられます。

アルファ・ラバル ナイアガラWSACは閉ループシステムであり、汚染物質がプロセスの流れに入る危険性がありません。

温度制限

液体冷却の場合、最高入口温度は82°C(180°F)です。

単層ガス冷却の場合、最高入口温度は232°C (450°F)です。

蒸気凝縮の場合、最高入口温度は82°C(180°F)です。

.

質の悪い水を再利用する

こちらをご覧ください。アルファ・ラバル ナイアガラWSAC冷却システムは、さまざまな産業で冷却効果を高めます。同時に質の悪い水の再利用で上水の消費量削減も可能です。

water splash 640x360

冷却能力を高める

アルファ・ラバル ナイアガラWSACが冷却塔からのブローをリサイクルすることによって既存の発電所の冷却能力を向上させる方法、また、上水の消費量を削減する方法をご確認ください。

Icy winter landscape 640x360

効率的なデボトルネッキング

アルファ・ラバル ナイアガラ WSACを使用して冷却能力を向上させることにより、米国の川中のガス会社が25〜30%増産した方法をご覧ください。 回収期間は1年未満でした。

gas production pipes and facility 640x360
.

ユニークな機能

湿式表面 ​

最大の冷却効率と出力可能な最低の温度。

もっと詳しく

フレックスウォーター

WSACは、ブローダウン水のような低品質のリサイクル水で動作することができます。

もっと詳しく

ハイブリッドクーリング

水の消費量を最小限に抑えるため、湿式乾式のバルブ冷却を組み合わせています。

もっと詳しく

.
