Alfa Laval - Aalborg MX

Aalborg MX

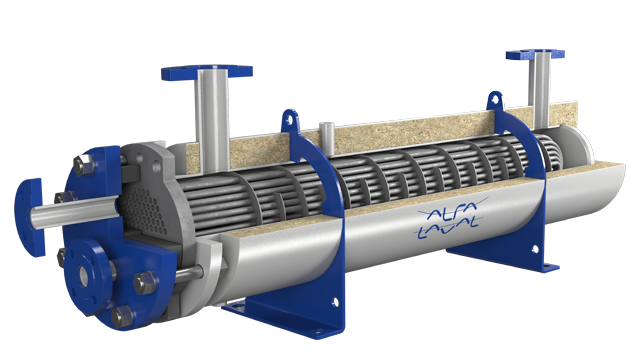

Aalborg MXは、油または水の加熱に適したU字管を備えたコンパクトなシェル&チューブ熱交換器です。熱媒として蒸気または熱媒油のいずれかを使用します。

compact shell and tube heat exchanger

タイプ

小径ヘアピンチューブを備えたシェル&チューブ熱交換器です。 1/2パスまたは1/4パスが標準構成です。差し込み型/浸漬式熱交換器もご入手いただけます。

サイズ

Aalborg MX(以前のVESTA™MX)シリーズは、Ø100mm~Ø400mmの範囲のシェルです。 600mm~2,000mmまでの直管の長さ(全長980〜2,700mm)。標準のチューブはØ10x1mmですが、他のタイプもございます。DIN86030またはJIS16Kに準拠したバッフルとノズルは、お客様の個々の要件に合わせて調整可能です。また、許容圧力損失に応じて最適なバッフルプレートを装備します。

容量

加熱面の範囲は0.5m2~64m2です。熱負荷の範囲は10kW~約2MW。標準ラインから任意の中間設計をご利用いただけます。 2 MWを超える設計は、こちらでご用意できない場合は、別のオルボルグ・インダストリーズ製品をご提案いたします。設計圧力は16/16または30 / 19 bar(g)で、設計温度のシェル/チューブは160 /204ºCまたは195/212°Cです。

流体

熱媒体:水、蒸気、熱油。加熱対象:蒸気、淡水または処理水、熱油、潤滑油、重油、エンジン冷却剤、食品加工液、酸。

用途

Aalborg MXシリーズ熱交換器は、実績のある費用効果の高い設計により、船舶の設備のオイルおよびウォーターヒーターとしてだけでなく、伝統的にさまざまな産業用途でも利用されてきました。Aalborg MXシリーズは基本的に非常に用途の広いデザインであり、ほぼすべてのアプリケーションに合わせてカスタマイズが可能です。

装置

標準シェルには、安全バルブ、排水バルブ、温度センサー、または圧力計を取り付けるための3つの0.5インチソケットが取り付けられています。コントロールバルブ用のセンサー(静水圧または電気温度センサー)および追加のセンサーを取り付けるための標準のアウトレットチューブもご入手いただけます。蒸気が加熱に使用される場合、ご要望に応じて、標準の蒸気トラップが付属します。

承認

Aalborg MXシリーズは、ABS、BV、CCS、DNV、GL、KR、LRS、MRS、NK、およびさまざまなスカンジナビアの産業当局(Arbejdstilsynet /デンマーク、SAQ /スウェーデン、TTK /フィンランド)によって承認されています。

納品

Alfa Laval Aalborgは、FCA Aalborgベースで、ご注文を受けてから6週間以内にAalborg MXシリーズ熱交換器を配送できます。お急ぎの場合、標準タイプでしたら、数日以内の納品も可能です。

保証

Alfa Laval Aalborgは、熱交換器に12か月の動作保証を提供しています。最大保証期間は納品時から18か月です。

特徴と利点

  • 小径のU字管を使用したシェルとチューブの設計
  • 蒸気、淡水または処理水、熱油、潤滑油、重油、エンジン冷却剤、食品加工液、酸などの流体を使用する海洋および産業用途
  • すべてのアプリケーションのニーズに従い、適応可能なカスタマイズ機能を備えた柔軟な設計

設計データ

  • ヒーター容量範囲:10〜5,000 kW
  • シェルの直径/長さ:Ø100~400/ 660~2,700 mm
  • 圧力シェル/チューブの設計:最大30/16 bar(g)
  • 設計温度シェル/チューブ:最大195 /212ºC
  • 素材:チューブ:炭素鋼
  • シェル:カーボンスチール

動作原理

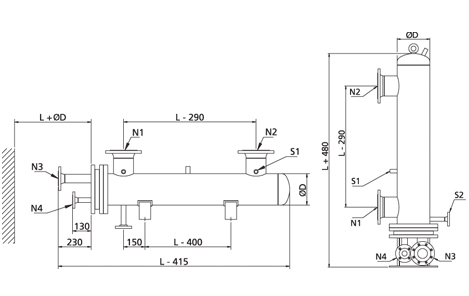

寸法はすべてガイドラインです。お客様のそれぞれ個別の稼働条件に合わせて設計します。



AalborgMX蒸気および熱媒油熱交換器用の機械および電子規制装置

ドキュメント内の機械および電子規制に関する情報シートをダウンロードする

Aalborg MX熱交換器の規制システムは、用途に応じたサイズの多数のコンポーネントとして提供され、蒸気または熱媒油の操作に適用されます。

制御システムは、加熱媒体の出口にセンサーがあり、サーモスタットがバルブを操作するように設計されています。サーモスタットで望む出口温度の設定ができます。流量の変動により、測定された温度が変化し、サーモスタットの信号が変化すると、蒸気バルブまたは熱媒油の流れが開閉されます。

このシステムは非常に信頼性が高く、温度を常に一定に保つことが必要な場合に使用されます。安定した信頼性の高い動作を確保するために、バルブモーター用の冷却ユニットが入っています。
