Aalborg MP-C

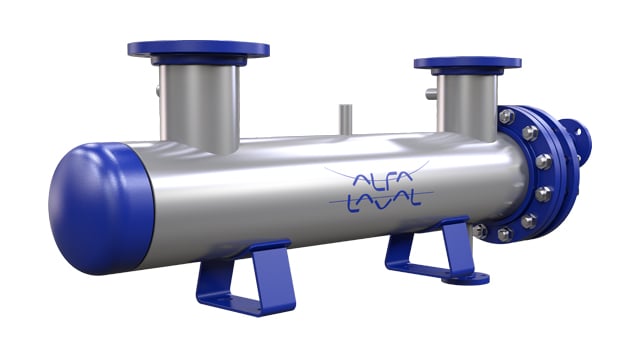

Aalborg MP-C(旧VESTA™MP-C)は、設置方向は、水平、垂直どちらでも可能なコンパクトなシェル&チューブ熱交換器です。 Aalborg MP-Cは、油、腐食性や食用の貨物の加熱に最適な製品です。

compact shell and tube heat exchanger

熱媒は蒸気、熱媒油、温水のいずれでも使用可能です。

内部に特別設計のバッフルプレートを採用することで、最適な伝熱構造を確保しており、加熱面を清潔に保ち、チューブの振動が発生しないようにすることができます。さらに、千鳥状のチューブパターンにより、熱媒の混合は非常に優れた巨視的なものとなります。





標準負荷容量:250 kW~2,000 kW

設計条件(シェル/チューブ):14/10 bar(g)

  • すべての主要な海洋船級協会の要件に準拠しています。
  • ご要望に応じた容量と設計条件への対応も可能です。

説明

100%ステンレス鋼(AISI316L)製のため、油、腐食性や食用の貨物等の加熱に最適です。内部に特別設計のバッフルプレートを採用することで、最適な伝熱構造を確保しており、これによりコンパクト、高効率で、コスト効率の高い性能を発揮します。

Aalborg MP-Cには、バルブ、監視装置、制御装置の付属品が付属しています。

特徴と利点

  • 小径のU字管を使用したシェルとチューブの設計
  • 油、腐食性または食用貨物の加熱に理想的な選択肢
  • すべてのアプリケーションのニーズに従い、適応可能なカスタマイズ機能を備えた柔軟な設計

設計データ

  • ヒーター容量範囲:300〜2,000 kW
  • シェルの直径/長さ:Ø219~324/ 1200~3,000mm。
  • 圧力シェル/チューブの設計:最大16 bar(g)
  • 材質:チューブ:AISI316L100%ステンレス鋼 シェル:AISI316L100%ステンレス鋼

動作原理

寸法はすべてガイドラインです。お客様のそれぞれ個別の稼働条件に合わせて設計します。
