Alfa Laval - Aalborg MD

Aalborg MD

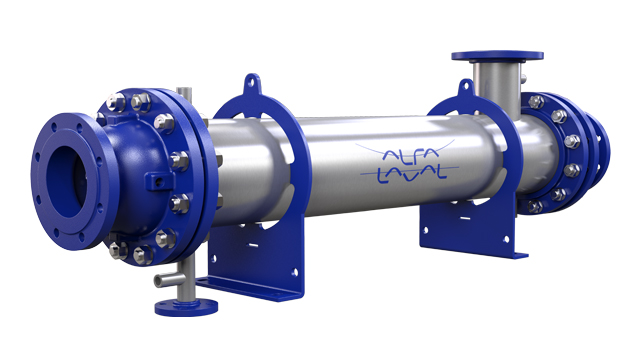

Aalborg MDは、Aalborg MDはダンプコンデンサー、ドレンクーラー、タンク洗浄液のオイルクーラーまたはヒーター用シェル&チューブ式熱交換器です。 Aalborg MD-Tは、タンク洗浄ヒーター(海水)です。

 tank cleaning heater

タイプ

  • AalborgMD(旧VESTA™MD)ダンプコンデンサー/ドレンクーラー(海水)
  • AalborgMD(旧VESTA™MD-C)クーラー
  • AalborgMD-T(旧VESTA™MD-T)タンク洗浄ヒーター

サイズ

シェルØ168.3mm x 600mm 標準で最大Ø323.0mm x 3000mm

カスタムサイズはご要望に基づきご提供いたします

容量

コンデンサー:3 bar(g)/ 157°Cで400〜6,000 kg / h(凝縮液出口80°C、海水入口32°C、海水出口50°C

最大1000kWの潤滑油クーラー、海水入口32°C、海水出口50°C

150 m3 / hまでのタンク洗浄ヒーター、海水入口5°C、海水出口80°C



材質

チューブ:CuNi 90/10合金製(CuNi 70/30合金のVESTA™MD-T) '

チューブシートと水室:AlNi青鋼製

シェル:炭素鋼製



流体

  • ホットサイド:蒸気、淡水、熱媒、潤滑油
  • コールドサイド:海水、淡水



用途

      • 排気ガスボイラー用ダンプコンデンサー/ドレンクーラー
      • 潤滑油、熱媒油または淡水システム用のクーラー
      • 蒸気または熱媒油加熱によるタンク洗浄用の海水ヒーター
      • 海水または汽水とのさまざまな熱交換プロセス

装置

温度計、ドレンおよびベントバルブ、圧力計、コントロールバルブ、スチームトラップ、追加のセンサーウェル。

承認

納品の際には、すべての主要な船級協会からの証明書同封が可能です。

納品

注文確定と図面の承認から8〜12週間となります。



Feautures and benefits

  • Shell & tube heat exchanger with straight tubes and externally sealed floating tube sheet (TEMA BEW-type)
  • Both horizontal and vertical mounting is possible

Design data

  • Design pressure shell/tubeside: 16/16 bar(g)
  • Design temperature shell/tubeside: 204/100°C
  • Flanges: DIN 86030/JIS-16K/EN1092-1 PN16

動作原理

寸法はすべてガイドラインです。お客様のそれぞれ個別の稼働条件に合わせて設計します。
