Aalborg EH

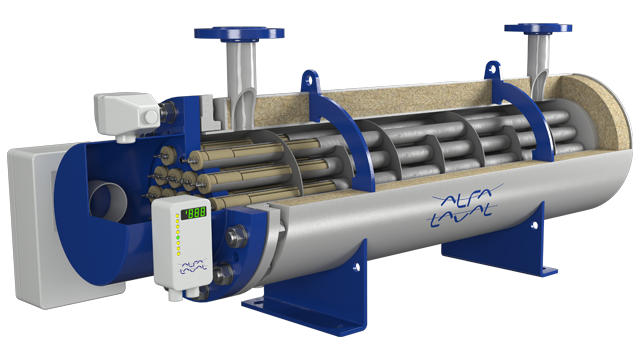

Aalborg EH(旧VESTA EH)は油または水の加熱に適したフロースルー式電気ヒーターです

electric heater

タイプ

フロースルー式電気ヒーター。クイックチェンジエレメント(QCE)を使用したシングルパス構成。インサート/イマージョンヒーターとしてもご利用いただけます。横置きまたは縦置きに設置できます。



サイズ

Aalborg EH(旧VESTA™EH)シリーズのヒーターは、Ø150mm~Ø400mmの範囲のシェルです。加熱エレメントの長さは600mm~1,800mm(全長870mm~2,250mm)。 DIN86030またはJIS16Kに準拠したノズルは、お客様の個々の要件に合わせて調整可能です。

容量

熱負荷は5kW~235kWの範囲で、表面負荷は加熱された流体の制限に応じて0.8 W / cm2~3.0W / cm2です。標準ラインから任意の中間設計をご利用いただけます。EHシリーズは180〜690 V AC/DC用に設計されています。加熱エレメントは、お客様それぞれの電源に合うように製造されています。設計圧力は16 bar(g)です。設計温度は160ºCです。

用途

Aalborg EHシリーズ熱交換器は、主に船舶のブースター/補助用オイル、給水ヒーターとして使用されます。本器はバックアップもしくはブースターヒーター、または、電力が最も安価である場合、または利用可能なエネルギー源が電力のみである場合に適したフレキシブルな設計となっています

流体

潤滑油、重油、淡水または処理水、エンジン冷却剤。

装置

シェルには、安全バルブと排水バルブを取り付けるための2つの0.5インチソケットが取り付けられています。ヒーターには、安全サーモスタットと、作動サーモスタットの出口にセンサーポケットが取り付けられています。ステップまたはPLC制御のいずれかを搭載した標準の作動サーモスタットが入手可能です。また、Pt100温度センサーを搭載したソリッドステートリレーベースの制御盤も提供できます。

承認

Aalborg EHシリーズは、ABS、BV、DNV、GL、LRSによって承認を受けています。

納品

Alfa Laval Aalborgは、FCA Aalborgベースで、注文を受けてから7週間以内にAalborg EHシリーズ熱交換器を配送できます。お急ぎの場合、標準タイプでしたら、数日以内の納品も可能です。

材質

炭素鋼またはステンレス鋼(AISI 316以上)。

保証

Alfa Laval Aalborgは、熱交換器に12か月の動作保証を提供しています。最大保証期間は納品から18ヶ月です。

特徴と利点

  • フロースルー式電気ヒーター、横置きまたは縦置き
  • 潤滑油、重油、淡水または処理水、エンジン冷却剤などの流体を使用する海洋および産業用途
  • すべてのアプリケーションのニーズに従い、適応可能なカスタマイズ機能を備えた柔軟な設計

付属品(オプション)

  • バルブ
  • 制御装置

動作原理

寸法はすべてガイドラインです。お客様のそれぞれ個別の稼働条件に合わせて設計します。
