水素ステーション プレクーラー向け熱交換ソリューション

アルファ・ラバルでは、水素ステーションの充填能力を最大化する高効率の熱交換器や、水素のプレクーラープロセスを最適化するための専門的なアドバイスでお客様をサポートします。

man truck hydrogen refuelling station HyBloc

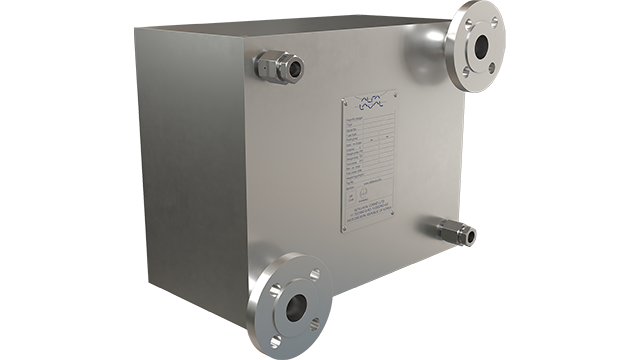

Alfa Laval HyBlocTM

PCHE HyBloc – 水素充填を革新するソリューション

大型の水素ステーション需要の高まりに応えるために開発された、アルファ・ラバルの新しい拡散接合型プリント回路式熱交換器HyBlocTMシリーズをご紹介します。

この超小型ユニットにより、充填時間を短縮し、必要なスペースと設置コストを劇的に削減することができます。

実際の水素ステーションで撮影されたビデオで、その詳細をご覧ください。

超小型水素プレクーラー

アルファ・ラバルの新しい拡散接合型プリント基板式熱交換器(PCHE) HyBlocTM シリーズは、トラックやバスなどの小型乗用車や大型車(HDV)に燃料を供給する水素ステーションでのプレクーラーとして使用するために設計されています。



独自の設計により、連続充填が可能となり、お客様の待ち時間を最小限に抑えながら、必要なスペースと設置費用を最小限に抑えることができます。HyBlocTMプレクーラーは、最大1,250barの圧力に耐え、4種類のサイズがあります。

Alfa Laval PCHE with ReFuel+ReFuel+

充填のスループット向上による収益性向上







利点

  • 連続冷凍ループにより、充填準備の待ち時間がゼロに
  • 非常に高い圧力で操作できるため、充填時間を最小限に抑えることが可能
  • 超小型、ユニット化可能、最小限のスペースで使用可能
  • 実績のある安全な技術
  • 高い生産能力とアプリケーションサポートを持つリーディングサプライヤー

Alfa Laval PCHE with PowerDensePowerDense

最大限の圧力下で最大限の持続可能性を実現







グリーン水素




2050年にはグリーン水素がエネルギー市場の最大24%を占めると予想されており、需要は今後も急拡大していくと言われています。

グリーン水素向けソリューションを見る

コンパクトなパフォーマンス

printed circuit heat exchanger for hydrogen refuelling stations.png

プリント回路技術により、アルファ・ラバルの HyBlocTM 熱交換器は、同等のシェル&コイル式やシェル&チューブ式の熱交換器よりも 85% 小型化されています。

このため、充填システム全体を柔軟性を持って設計することが可能になり、ディスペンサーのケーシングなどに簡単に組み込むことができます。シェル&コイル式やシェル&チューブ式の熱交換器とは異なり、HyBlocTMを地中に設置する必要がないため、土木工事が大幅に軽減されます。

アルファ・ラバルのHyBlocTMは、最大1,250 barの圧力に耐え、350 bar(H35)、700 bar(H70)またはそれ以上で動作するようにシステムを設計することが可能です。HyBlocTM ユニットの高圧性能により、充填時間が短縮され、より高圧の新しい規格が開発された場合にも対応できる将来性のある製品となっています。

HyBlocTMシリーズは4つのモデルで構成され、あらゆる容量ニーズに対応するソリューションを提供します。ご使用の冷却液、容量等のご要望に応じて最適な機種を選定し、性能を最大限に引き出すお手伝いをいたします。



Safety first

水素は空気と混ざると非常に爆発しやすいため、ガスの取り扱いには厳密な安全対策が必要です。アルファ・ラバルのプリント回路式熱交換器の安全性は、大型船舶への燃料ガス供給や、産業用・家庭用の陸上天然ガス供給システムなど、要求の厳しい燃料供給アプリケーションで15年以上にわたって徹底的に実証されています。

HyBlocTMは熱伝導プレートの拡散溶接によって設計されています。このプロセスでは、プレートの粒構造が融合し、非常に高い圧力に耐えることができる1つの固いブロックが形成されます。このため、冷側と温側で同じように高い圧力に耐えることができ、リリーフ接続は必要ありません。

最新鋭の拡散溶接について詳しく見る

お問い合わせはこちらから

上記の情報は、当社のプライバシーポリシーに従って保存および処理されます。

包括的なサポート



アルファ・ラバルをパートナーとしてお選びいただくメリットは、市場をリードする製品を活用できるだけではありません。弊社のアプリケーション専門家チームが、お客様のシステムに最適な水素プレクーラーの選定方法、プレクールプロセスの最適化方法など、適切なアドバイスでお客様をサポートします。



要求の厳しい伝熱アプリケーションに何十年も携わってきた当社は、高圧ガスの冷却に関して高い技術力を持っており、お客様のシステムを最大限に活用するためのお手伝いをいたします。



世界をリードする熱交換器メーカーである当社は、水素市場の拡大やお客様のシステムの需要に応じて必要量の熱交換器を供給するキャパシティを備えていますのでご安心ください。
