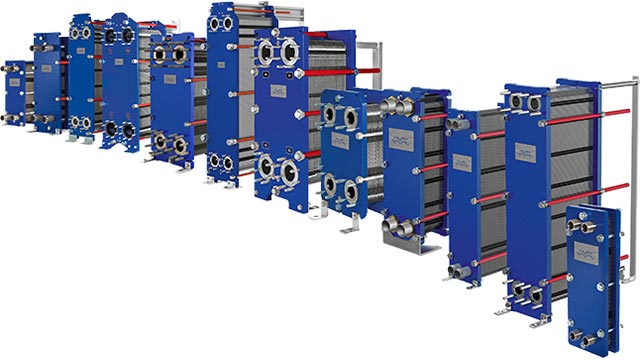

ガスケットプレート熱交換器 Industrial line

幅広い用途の産業用ガスケット式プレート熱交換器は、あらゆる産業において、加熱、冷却、熱回収から凝縮および蒸発といったさまざまな用途に適しています。 私たちは、新しい性能基準と柔軟性を追加して、範囲の拡張とアップグレードを常に模索しています。 今日「次世代」と呼ばれるものは、アルファラバル産業用ライン全体の標準となります。

効率性、信頼性、保守性の新しい基準に向けて

  • 高いエネルギー効率
  • 柔軟性 – 幅広い用途向けに構成可能
  • 特定のニーズに基づいた特定の用途で最適なパフォーマンスを保証します
  • 設置が容易
  • 高い整備性

当社の産業用プレート式熱交換器は、エネルギー効率が高く、コンパクトで、メンテナンスが簡単で、容量の変化に合わせて調整しやすく、比較的少ない資本投資です。 サイズ、プレート、ガスケットの材料およびアドオンに関しては、非常に幅広いオプションが用意されているため、最も単純な業務から、パフォーマンスとドキュメントの両方の要件が厳しい最も厳しいものまで、アプリケーションに合わせて特別に設計および構成できます。

.

新しい基準の需要

世界で最新のガスケットプレート式熱交換器をご紹介します。 当社の新しいガスケットプレート式熱交換器は、より大きな効率、信頼性、保守性をもたらします。

BIMファイルが必要ですか?

アルファ・ラバルの熱交換器は現在、デジタルインフラストラクチャのBIMオブジェクトで入手可能です。ビルディングインフォメーションモデリング(BIM)ファイルをプレビュー、ダウンロードして、熱伝達ソリューションをご確認ください。

.

仕組み

ガスケット式プレート熱交換器の熱伝達領域は、圧力を保持するためにフレームと圧力プレートの間に組み立てられた一連の波形プレートで構成されています。 ガスケットはプレート間のシールとして機能します。 通常、流体は熱交換器を逆流します。 これにより、最も効率的な熱性能が得られ、非常に近い温度アプローチが可能になります。つまり、出ていくプロセス媒体と入ってくるサービス媒体の温度差です。

Alfa Laval liquid/liquid gasketed plate-and-frame heat exchanger

Alfa Laval steam heater gasketed plate-and-frame heat exchanger

Alfa Laval 2-pass gasketed plate-and-frame heat exchanger

.

違いを生む機能

産業用途の製品ラインには、高性能なシリーズであり、効率的で信頼性の高い主力製品に変える機能が搭載されています。製品ライフサイクル全体にわたってサービスとメンテナンスが簡単です。

効率のために

熱交換器の効率を改善することにより、生産を最大化し、エネルギー消費を最小化して、電力料金を削減し、環境フットプリントを改善できます。

以下の製品アニメーションをご参照いただくか、当社の技術専門家の話の中で多くの情報を入手できます

CurveFlow™
ディストリビューションエリア

流体の流れを改善し、汚れのリスクを最小限に抑えます



オフセットガスケット

熱伝達効率の最大化のためにプレートの利用を保証します。

OmegaPort™
非円形ポート部

流体の流れおよび熱効率の向上

FlexFlow™
プレートデザイン

熱効率を改善し、圧力損失利用を最適化します。



信頼性

ガスケットプレート式熱交換器のあらゆる側面の信頼性を高めることを常に目指しています。 当社では、堅牢な材料と安全な製造プロセスに基づく耐久性のある設計に焦点を当てています。

以下の製品アニメーションをご参照いただくか、当社の技術専門家の話の中で多くの情報を入手できます

PowerArc™
プレートパターンディバイダー

寿命を延ばすためにプレートの強度を改善しました。



5点支持アライメント

プレート位置調整、および大型ユニットの保守のしやすさを保証します。

SteerLock™
プレートアライメント

プレートを確実に位置調整し、整備のしやすさを保証します。



整備性

ガスケットを使用したプレート設計で簡単に開閉ができるので、手間のかからない検査とサービスが可能になります。 また、ユニットを新しいプロセス条件に簡単に適合させることも可能です。

以下の製品アニメーションをご参照いただくか、当社の技術専門家の話に耳を傾けるとより多くの情報を入手できます

ClipGrip™
ガスケットアタッチメント

高いシールとトラブルのないメンテナンスを保証します。

Tバーローラー

簡単に整備可能な下部ユニットを提供しています。

ベアリングボックス

より滑らかでより効率的なメンテナンスが可能な開けやすい熱交換器を保証します。

コンパクトフレーム

メンテナンスを容易にし、必要なサービス条件を最小限に抑えます。



その他の機能を見つける

アルファ・ラバルのガスケット付き熱交換器には多くの機能があり、結果に違いをもたらします。 新しい機能の追加とこれまでの実績により、製品ライフサイクルの総コストの削減、生産量の増加、ダウンタイムの最小化、スタッフの安全性の向上など、広範なメリットが得られます。

製品のリーフレットをご参照の上、工業用製品の各モデルが搭載する機能をすべて網羅したリストをご覧ください。

Corner guiding

コーナーガイド

Tilted bolt opening

ボルト溝

Leak chamber

リークチャンバー

Elongated nuts

細長いナット

Lock washer

ロックワッシャー

Fixed bolt head

固定式ボルトヘッド

Key hole bolt opening

鍵穴形ボルト溝

Pressure plate roller

圧力プレートローラー

あらゆる産業ニーズに対応する様々なプレート

さまざまなプレス深さ、山形パターンの角度、さまざまな波形形状のプレートが用意されており、すべて最適なパフォーマンスを実現するために慎重に設計および選択されています。 当社の産業用ラインには、4つのメインプレート構成があります。

  • 最適な熱性能と圧力損失を低く抑えるため波型パターン付きシングルプレート。
  • 波型パターンを備えたシングルプレートは最適な熱性能を発揮する対角流用で、水平に取り付ける場合は完全な排水性が必要です。
  • ダブルウォールプレートは流体の混合を避ける必要がある場合に適しています。
  • ダブルウォールプレートは衛生的な用途で流体の混合を避ける必要がある場合に最適です。

分配エリアにより、流体が熱交換エリアに均等に分配され、汚れを引き起こす可能性のある停滞ゾーンの回避に役立ちます。

熱交換を最大化するのに役立つ多くの設計機能があります。 平方メートルあたりの高効率により、プレートの数と使用される原料が最小限に抑えられます。 これにより、コンパクトで省スペースのユニットが実現します。

プレート間の乱流が大きくなると高い熱交換が出来ますが、その結果、圧力降下が起こります。 当社の熱設計エンジニアは、お客様が用途に適したモデルと構成し選択するとともに、最大の熱性能を実現し、圧力損失を最小限に抑える設計をします。

Gasket profile

Gasket glue

ガスケットは、熱交換器を効率的に密閉するために使用されます。 ガスケットは、幅、厚さ、ポリマーの種類と化合物は、各熱交換器と意図された用途に合わせて構成されています。 製品の用途と分解の頻度に応じて、ガスケットはクリップまたは指で固定されるか、プレートに接着されます。 頻繁に洗浄が必要な用途において、最大限の接着力を得るために、特別に開発された2成分硬化エポキシ接着剤を使用しています。
