Alfa Laval - GL

GL

アルファ・ラバルのGL製品ラインは、ガスと液体媒体を同時に処理するというユニークな課題に対応するために設計された、超小型で高効率のソリューションです。革新的な新設計は、非常に低い圧力損失で非常に高い温度に対応します。アルファ・ラバルの実証済みの銅ブレージング技術を用いて製造されているため、熱伝導の世界的リーダーから期待される信頼性の高い性能も保証されています。

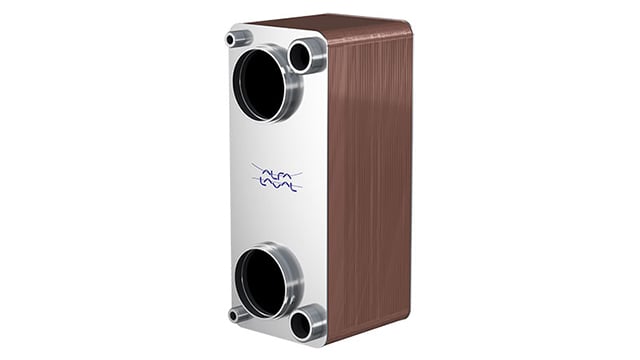

GL150 Left

ガス・ツー・リキッドによる効果

  • 当社の標準的な気液接触モデルは、750℃までのガス温度に対応
  • 特殊なアプリケーションでは1400℃以上の温度が可能
  • 特許取得済みの「ディンプル」プレート設計により、非対称アプリケーションでの圧力損失を大幅に軽減
  • ガス媒体からのドレンは、ユニットに付属のドレン接続により容易に排出可能

アルファ・ラバルGL製品ラインは、多くの非対称熱伝達用途に最適です。軽量なろう付け構造で設計されているため、熱効率が高く、同様の用途に使用されるシェル&チューブ設計に比べて75%も小型化されています。さらに、通常の銅ろう付けプレート式熱交換器が225℃までの温度にしか対応できないのに対し、当社のGL製品ラインは熱疲労のリスクがなく、はるかに高い温度にも対応しています。これにより、高温の排ガスやあらゆるタイプの凝縮用途で優れた性能を発揮することができます。

.

動作原理

アルファ・ラバルの気液熱交換器は、薄い波形のステンレス鋼プレートを使用して、ある媒体から別の媒体への熱伝達を提供します。銅ろう付けはプレートパック内の媒体を密封し、熱伝達に積極的に寄与する表面のみで構成される高効率の熱交換器をもたらします。プレート間の接触点もろう付けされており、圧力および温度疲労に対する耐性が向上しています。 プレート間に形成されたチャネルの配置により、媒体が向流パターンで代替チャネルを通過することが保証され、熱伝達の効率がさらに最適化されます。一方のチャネルはもう一方のチャネルよりもはるかに大きいため、ユニットは非常に大きな体積流量を処理できます。

.

ご購入に向けて

GL製品ラインがお客様のビジネスにどのようにお役に立てるかご興味をお持ちいただけましたでしょうか?当社のガス・ツー・リキッド技術ポートフォリオの概要をダウンロードして弊社のテクノロジーをご覧ください。また製品構成情報や技術仕様もご覧いただけます。

GTL group 640 360

ご視聴ください

フットプリントが非常に小さい効率的なテクノロジーとして、アルファ・ラバルのGLプレート熱交換器をプロセス全体の位置で使用できます。こちらの動画でその性能をご確認に下さい。

加熱冷却技術の最新情報

アルファ・ラバルは、長年にわたる熱交換の経験から得られた専門知識をもとに現在の加熱冷却技術が直面する課題に対して知識豊富なリソースをご提供しています。 エネルギー効率から自然冷媒まで、複雑な問題のすべてに対する答えをご紹介します。また、用途に適した技術を簡単に検索できるツールもご用意しています。

heating cooling-hub-vignette-2021
.

お問い合わせください

ガス冷却アプリケーションにより多くの処理能力をお求めですか?
アルファ・ラバルのガス・ツー・リキッドプレート式熱交換器のポートフォリオを今すぐお問い合わせください。
当社の専門家がお客様のニーズに合わせて最適なモデルをお探しします。
