ブレージングプレート式熱交換器

ブレージングプレート式熱交換器はコンパクトで小さなスペースにも収まり、高圧条件や高温条件に対応できます。従来の熱交換器とは異なり製品全体が熱交換の機能を有する構造のため、高い伝熱性能を発揮し、システム全体の効率を高めることができるため、様々なアプリケーションにおける加熱・冷却・蒸発・凝縮の用途で活躍しています。 アルファ・ラバルは業界をリードするブレージングプレート式熱交換器のメーカーです。高温高圧の運転条件に耐える機器の設計および構造的応力に効果的に対処する確かな実績を持ってお客様を世界中でサポートしています。

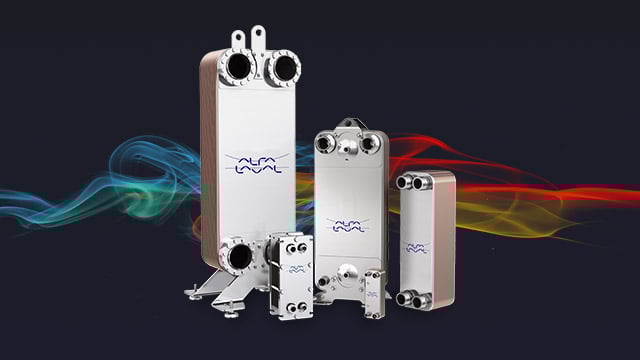

Alfa Laval Brazed plate heat exchanger

コンパクト・高性能・費用対効果の高い熱交換ソリューション

  • シェル&チューブ式に比べて熱効率が大幅に向上&設置面積も75%削減
  • 高い伝熱性能で高効率な熱交換
  • アプリケーションに合わせてチャンネルの非対称性を調整できるFlexFlowデザイン
  • お客様のアプリケーションに最適な設計を提案できる製品ラインナップと実績
  • 伝熱面への汚れ付着を防ぐことで高い伝熱性能を長期間保持






主なブレージングプレート式熱交換器のラインナップ

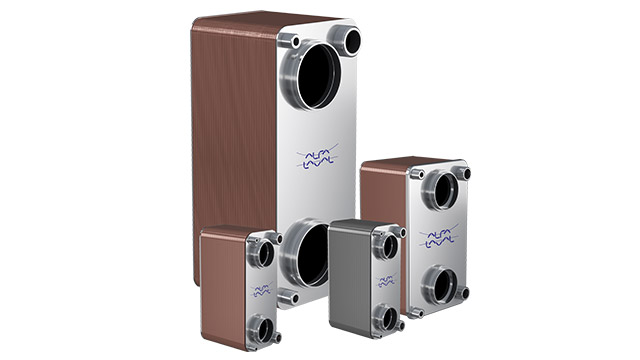

CBシリーズ

世界中で実績のある銅(Cu)ろう付タイプの熱交換器です。各種プレートパターンや、特定の用途に適した接続配管および性能仕様に対応できるよう、サイズや容量のバリエーションが豊富です。水と水、水と油といった液−液で相変化の伴わない(1 phase)用途に最適です。オイルクーラー、潤滑油冷却、といった用途で活躍しています。

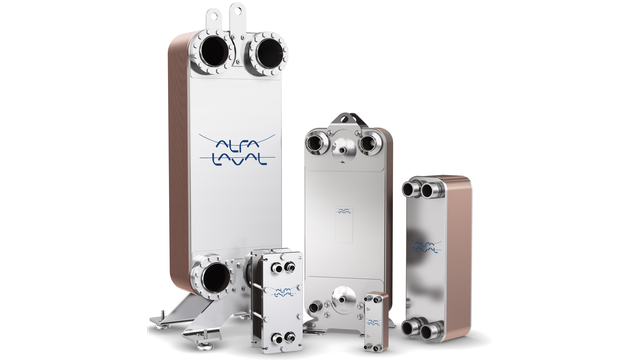

Alfa Laval brazed plate heat exchangers

CBシリーズの詳細はこちら

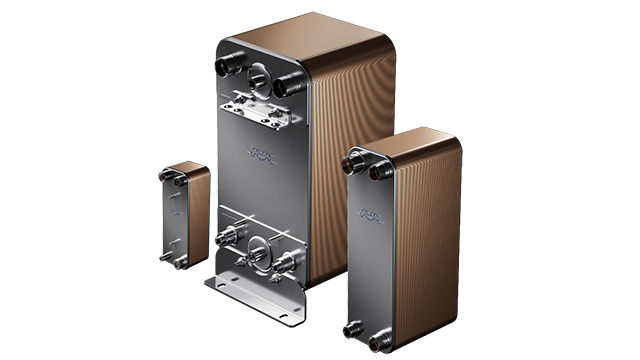

ACシリーズ

冷凍サイクルの蒸発・凝縮といった相変化を伴う(2 phase)用途に対して、CBシリーズよりも高耐圧で、特に冷媒の分配を最適化するようにプレートが設計されたシリーズです。主には空調機器や冷凍機などで、一次流体である冷媒と二次流体の水またはブラインの熱交換を行うための蒸発器(エバポレーター)・凝縮器(コンデンサー)として使用されますが、デスーパーヒーターやエコノマイザー、その他加熱・冷却用途でも活躍しています。


ACシリーズの詳細はこちら

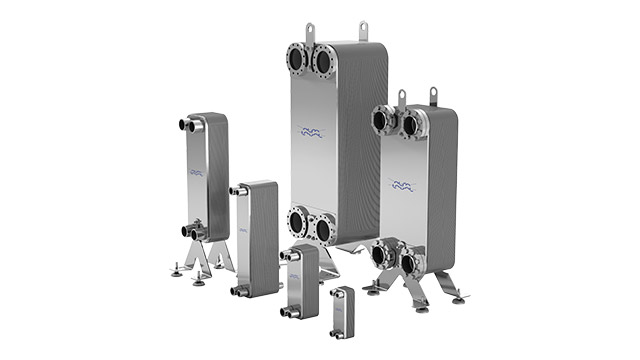

AlfaNova - 世界初・オールステンレス製プレート式熱交換器

従来のブレージングプレート式熱交換器で使用されていた銅・ニッケルを侵す腐食性のある流体を使う場合、銅・ニッケルからのコンタミを防ぎたい用途、超高温条件や圧力変動のある条件の場合は、AlfaNovaが最良の選択肢になります。例えば、半導体業界における純水チラー、アンモニア冷媒を使用する冷却システム、その他耐食性が求められる用途で実績があります。


AlfaNovaの詳細はこちら

GTLシリーズ - ガス/液用熱交換器

高温ガスや蒸気を扱う用途に最適なシリーズです。ガス/気体側の流路を大きくした非対称構造の設計により、圧力損失を低減しつつ高効率を実現、最大750℃まで対応しています。これにより、コンプレッサー、コージェネレーション/CHP、その他様々なガスや気体を扱う用途において、より効率的な熱回収が可能になります。これらの用途で一般的だったシェル&チューブ式に比べて、75%小型化が実現できます。


GTLシリーズの詳細はこちら

AXPシリーズ

低GWP、優れた安全性という点で注目される自然冷媒であるCO2冷媒を使用する空調・冷凍機器やヒートポンプ、およびその他超高圧への耐久性が求められる用途に対して開発したシリーズです。


AXPシリーズの詳細はこちら

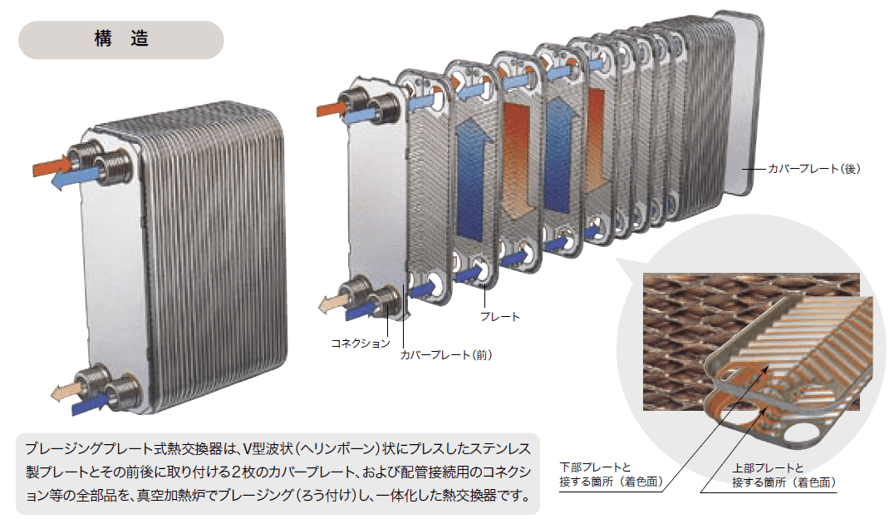

ブレージングプレート式熱交換器の仕組み

アルファ・ラバルのブレージングプレート式熱交換器は、最小限の設置面積で最大の伝熱性能を発揮できるよう設計されています。この動画で仕組みについて解説しています。


ブレージングプレート式熱交換器の選定や購入について

モノタロウで購入

ブレージングプレート式熱交換器がモノタロウでも購入できるようになりました。

monotaro-logo640x360

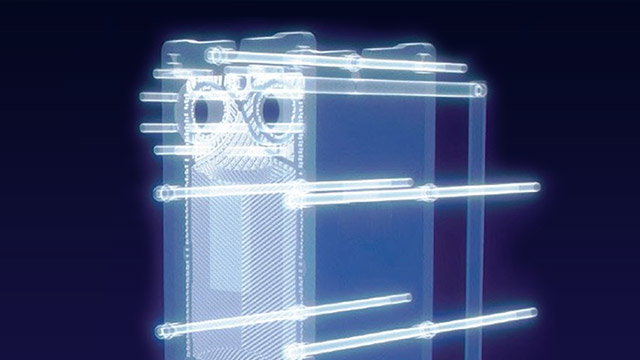

製品選定ガイド

用途に最適な機器を条件を選択することで選定することができるツールです。選択した製品のお見積りをご希望の場合は、ツールからアルファ・ラバルの販売代理店に依頼を発信することもできます。

Product Guide 640x360

ブレージングプレート式熱交換器のリーディングサプライヤー

80年以上にわたって伝熱技術の革新を続けているアルファ・ラバルには、あらゆる用途に高性能なソリューションを提供するための実績とノウハウがあります。

PressureSecure

様々な環境に対応する高い強度

革新的なプレート設計で、高温・高圧の幅広い用途に対応します。より薄いプレートとより少ないプレートでユニットを稼働させることで、原材料の節約、エネルギー消費の削減、冷媒チャージの削減、機器のライフサイクルの延長につながります。



ValuePlus

トータルサポート - お客様のニーズに合わせた付加価値をご提案

アルファ・ラバルのアプリケーションや製品の専門家だけでなく、様々なツールにアクセスすることができます。バリュープラスのサポートには、拡大し続けるアクセサリーに加え、すべての文書、承認、認証が含まれます。

Re-Future

未来を見据えた「冷媒」への投資

アルファ・ラバルは、自然冷媒のソリューションにおいて新世代および低GWP冷媒の使用を可能にする製品の革新を長年にわたり推し進めてきました。お客様がサステナビリティゴールやあらゆるニーズを満たすことができるようサポートします。

DynaStatic

フレキシブルな冷媒供給

この画期的な生産方式により、特定の用途に合わせてインレットの配置、サイズ、数を完全に調整し、お客様の製品に最適な冷媒分配システムを確保することができます。その結果、低GWP冷媒の使用にも柔軟に対応し、より高い効率を実現します。

FlexFlow™

優れた伝熱性能

アルファ・ラバルの特許取得済み非対称プレート設計は、最適化された圧力損失と乱流の増加により熱効率を向上させる独自の技術革新の1つです。エネルギー消費量の削減に加えて、冷媒の量や原材料の削減にもつながります。

IceSafe

制御された非破壊凍結

氷が生成されやすい箇所を取り除き、凍結のリスクを最大限に減らしました。これにより、信頼性の高い性能と長い製品寿命の両方を実現します。
