Unique Mixproof 3-Body

アルファ・ラバルのUnique ミックスプルーフ3ボディバルブは、クロスコンタミネーションのリスクなしに、同じバルブを介して2つの異なる製品または流体を同時に流すことができます。 バルブには切り替え機能も装備されています。

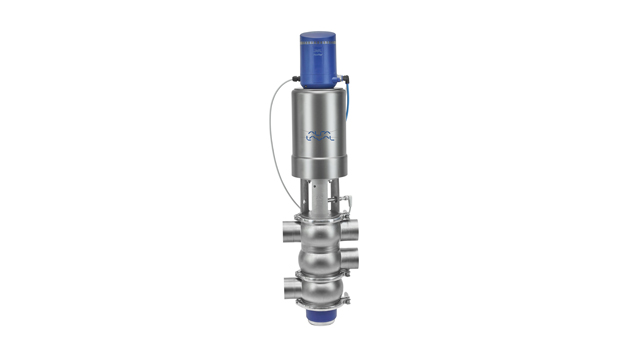

Unique Mixproof 3-Body w sensor and ThinkTop V70 640x360

費用対効果に優れ、安全で漏れのない操作

  • 動作中に漏出がない
  • 簡略化されたメンテナンス
  • 高レベルの衛生
  • 優れた安全レベル
  • 実証済みのプラットフォームがベース

Unique ミックスプルーフ3ボディバルブは、最適なプロセスフロー、優れた衛生条件、最大の稼働時間、低い総所有コストを実現します。 モジュール式の3バルブボディ設計は信頼性の高い流体ハンドリングと安全性を提供し、衛生用途向けに切り替えバルブとして使用するのに最適です。 これは、大幅な節約と効率化につながります。

費用対効果の高いミックスプルーフバルブ

非常に優れた結果を得て資金を節約する。 他のタイプの2つ以上のバルブを1つのアルファ・ラバルのUniqueミックスプルーフ3ボディバルブに交換してみませんか 2つの独立したプラグと完全にバランスの取れた設計により、圧力ショックが発生した場合でも、クロスコンタミネーションのリスクなしに、2つの異なる流体を同じバルブに通すことができます。

非常に優れた漏出のない操作性

長時間にわたり、漏出なく操作いただけます。 安全で衛生的な操作を保証するために、ダブルシート設計でクロスコンタミネーションを防ぎ、ダブルリップシールで保護を強化します。

洗浄とメンテナンスが簡単

上部組み込み式の設計、無調整のコンポーネント、メンテナンスしやすいアクチュエータ、すべてのシールに内蔵された漏れ検出機能により、メンテナンスと洗浄が迅速かつ簡単に行えます。Uniqueミックスプルーフ3体バルブは、常にシートリフトとシートプッシュ機能を備えているため、厳しい衛生基準を満たしています。

設定とアップグレードが簡単

アルファ・ラバルのUnique ミックスプルーフ3体をお客様のニーズに合わせてカスタマイズして、衛生処理を最適化してみませんか。 また、そのモジュラー設計により、効率的で衛生的で連続的な生産を確保しながら、処理の変更が必要なときはいつでもダブルシートバルブを簡単に適用できます。

アルファ・ラバルのThinkTopとThinkTop Basicバルブ・センシング/コントロール・ユニットを組み合わせることで、Uniqueミックスプルーフ・バルブを最大限に活用できます。

動作原理

.

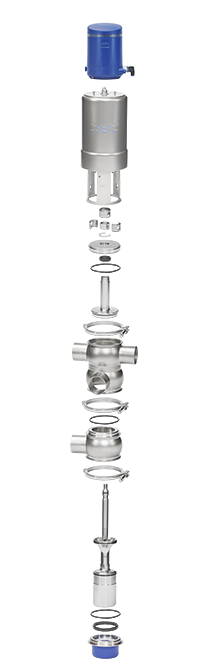

構造

アルファ・ラバルのUniqueミックスプルーフバルブのコンセプトは、幅広い用途に対応するバルブボディ、バルブプラグ、アクチュエータ、洗浄オプション、付属品などの一連の基本コンポーネントをベースにしています。 これらのコンポーネントを使用すると、お客様はプロセス要件にぴったり合ったUniqueミックスプルーフバルブを構築できます。

また、メンテナンスを容易にするために、アルファ・ラバルのUniqueミックスプルーフ3ボディバルブには、静的なOリングの摩耗や損傷を事前に知らせる漏れ検知穴があります。 オペレーターは、バルブを分解することなくいつでも視覚的に検査することができます。

動作原理

アルファ・ラバルのUniqueミックスプルーフ3ボディバルブは、常時閉(NC)ミックスプルーフシートと常時開 (NO)シングルシートがあります。 バルブは、圧縮エアによって遠隔操作されます。

2つの液体を分離するために、バルブには2つの独立したプラグシールがあります。2つのシールの間の空間は、漏洩チャンバーを形成します。 不測の製品漏洩が発生した場合には、これが漏洩チャンバーへ流れ込み、漏洩出口を通じて排出されます。

バルブが開いている間、漏洩チャンバーは閉じています。 この製品は、上部本体セクションから中間本体セクションへ漏れずに流すことができます。

バルブが閉じている間、漏洩チャンバーは開いています。 この製品は、下部本体セクションから中間本体セクションへ漏れずに流すことができます。

バルブは、特定のプロセス要件およびバルブ構造によって、容易に洗浄したりウォーターハンマーの影響から保護することができます。 (バルブ作動中の漏出はありません)。

SpiralCleanシステム

Uniqueミックスプルーフバルブの衛生的な運転状態を保証するために、アルファ・ラバルはバルブの上下のバランサの外側を洗浄するSpiralCleanシステムを取り揃えています。 アルファ・ラバルのSpiralCleanは、洗浄液の使用量と洗浄時間を削減します。乾物含量の高いプロセスでの使用を推奨します。 Uniqueミックスプルーフバルブ用のすべての外部CIPデバイスには、SpiralClean設計が標準装備されています。

他の大きな利点:SpiralCleanによって、Uniqueユニークなミックスプルーフバルブは製品の寿命を延ばすことができます。
