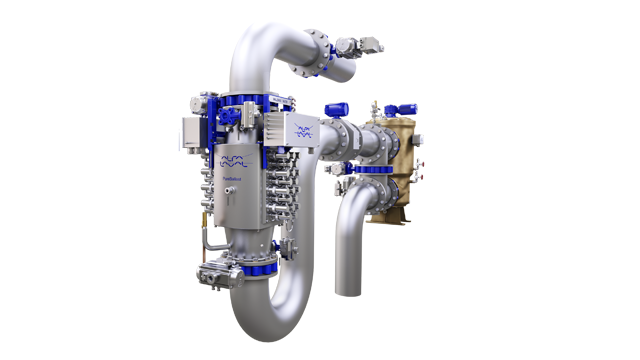

PureBallast 3.1

PureBallast 3.1は先進技術の新たな世代であり、実際の運転を通じてのみ得ることのできる知識に基づいた改良が行われています。旧バージョンよりも50%小型化されていますが、エネルギー消費量が最大で60%も少なく、6000 m3/hまでの流量を処理可能です。

  • 書類
  • 関連する産業
  • Related services

BWTの新たな標準

PureBallastはバラスト水処理に先鞭をつけたシステムですが、このPureBallastによって再び最先端技術の定義が行われました。PureBallast 3.1では、内側と外側の両面から見直しを受けたリアクターを含むすべての面から再検討が行われています。処理原理こそ変わっていませんが、構造と流れが最適化されており、省エネルギー型のリアクター1台で従来のリアクター4台分の働きを行います。

スペースの節約

32 m3/hと1000 m3/hの能力を持つ新型リアクターをラインナップに持つPureBallast 3.1は、従来よりも自由度の高いレイアウトが可能となっており、設置面積もわずか半分で済みます。1台のリアクターで従来の4倍の流量を処理可能であるため、コンポーネントの台数も減って配管工事も少なくなります。それによって、設計や設置にかかる時間を短縮する事が可能です。

最大で150メートル離れた場所にリアクターの電源を置けるようになったため、エンジンルーム内がさらに省スペース化されて防爆構造もシンプルになります。

省エネルギー

リアクターが最適に設計されているPureBallast 3.1では、旧バージョンよりも30%以上省エネルギーとなっています。フルパワー動作時には1000 m3/hをわずか100 kWで処理可能ですが、水質によっては、出力を最大50%減らすことも可能です。場合によっては、この自動調光機能によってエネルギー削減量を倍増させることも可能であり、エネルギー消費量は旧バージョンの60%まで下がります。

自由度と処理量の向上

PureBallast 3.1では、リアクター1台で1000m3/h処理できることにより、大容量への対応が非常に容易になります。リアクターを1台追加すると能力が1000 m3/h増えますし、最適な容量のリアクターを選択することにより、過剰な仕様とならない様に設計する事が可能です。これによって、PureBallast 3.1は最大6000 m3/hまでの処理量全体にわたる競争力を備えています。

グローバルサポート

PureBallast 3.1には、舶用製品のグローバルサプライヤーだけが提供可能な保証が付いています。バラスト水処理装置のパイオニアでもあるアルファ・ラバルは、世界中にサービスネットワークを有しております。これにより、バラスト水処理装置だけでなく、アルファ・ラバルの取り扱う全ての製品に対しても、グローバルなサービスを提供する事が可能です。

Learn more about PureBallast

 Go to PureBallast 3.1 campaign site



Need to know more about PureBallast 3.1?


動作原理

Advanced Oxidation Technology, AOT

PureBallast is based on Advanced Oxidation Technology (AOT). Similar chemical-free processes can be found in other applications, including many of today’s “smart products”.The self-cleaning windows of skyscrapers and cars, for example, prevent the growth of organisms through a reaction that occurs when sunlight strikes titanium dioxide.

PureBallast neutralizes organisms of all sizes with Wallenius AOT, a patented version of Advanced Oxidation Technology. This occurs in one or more Wallenius AOT units, which are incorporated into the PureBallast system.During ballasting and deballasting, the units create radicals with the help of a catalyst and a light source.

These radicals then destroy the cell membrane of microorganisms. The radicals, which never leave the unit, have a lifetime of only a few milliseconds and pose no risk to the environment or crew.

PureBallast precisely logs starts, stops and other data in accordance with IMO guidelines. In this way, the system makes it easy to act in accordance with the ship’s ballast water management plan.

Ballast water treatment in brief

Ballast operation

  1. Water passes through a 50-micron filter that limits the intake of organisms and sediment.
  2. The water is treated with Advanced Oxidation Technology (AOT), which destroys microorganisms by breaking down their cell membranes.

Ballast operation

Deballas operation

  1. The water is treated again to eliminate any growth that may have occurred in the tanks.
  2. The intake filter is bypassed to avoid contamination at the deballasting site.

Deballast operation

Push-button ease

PureBallast is designed for start-and-forget operation. The system is fully automated and possible to start or stop at the push of a button. Because PureBallast is fully integrated with the ship’s ballast water system and does not depend on chemical reactions, it creates no delays during ballasting and deballasting.

The system can be operated by up to four remote control panels. The system can also be integrated with the ship's overall control system, which allows it to be handled from the bridge or elsewhere.

Key components

Filter

A 50-micron filter is used during ballasting operations. This not only blocks the intake of larger organisms, but also reduces the amount of sediment in the ballast water system. The filter is bypassed during deballasting operations, which prevents contamination through backflushing at the deballasting site.

Wallenius AOT unit(s)

PureBallast’s patented version of the Advanced Oxidation Technology technology, known as Wallenius AOT, has been industrialized in a joint venture between Alfa Laval and Wallenius Water.

A PureBallast system contains one or more Wallenius AOT units, depending on the volume of ballast water involved. These units comprise the active stage of treatment and can be combined to achieve flow rates of 250-2500 m3/h.

For larger ballast water capacities, multiple systems are needed. During ballasting and deballasting operations, the units produce radicals that treat ballast water by breaking down the cell membrane of microorganisms.

CIP module

Performance is safeguarded by an automatic Cleaning-In-Place (CIP) system, which circulates a cleaning solution to prevent seawater scaling within the AOT units. This solution is non-toxic and 100% biodegradable. The cleaning cycle, which takes 15 minutes per AOT unit, occurs automatically after each ballasting or deballasting operation.

Flow meter

A flow meter ensures that the flow within the PureBallast system does not exceed its certified flow rate. The meter also provides the main control system with data regarding the amount of ballast that has been taken in or discharged.
