CBM

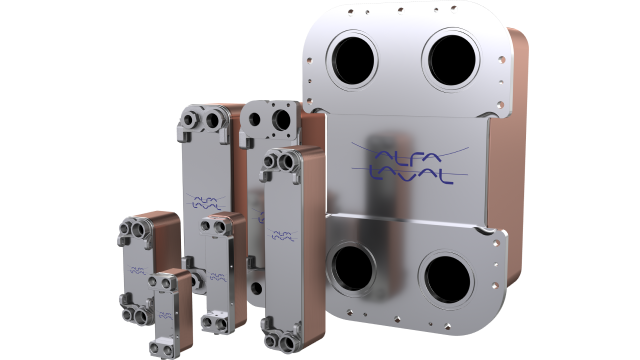

アルファ・ラバルのCBMシリーズ銅ろう付けプレート式熱交換器は、船舶用途において、スペースに制約のある過酷な設置環境でも理想的なソリューションを提供します。ガスケットを使用しない構造により、安定した性能を長期間維持できる設計となっています。ステンレス製のプレートは、薄い銅箔を挟んで炉内でろう付けされており、高い耐久性と信頼性を実現しています。 CBM熱交換器は、以下のような幅広い用途に対応可能です： BOG（ボイルオフガス）の加熱・冷却 天然ガスの加熱 オイルの加熱 熱回収 冷凍機の中間冷却 CO₂冷媒のコンディショニング
堅牢かつコンパクトな熱交換性能を実現
- プレート式構造による省スペースかつ高効率な熱交換
- -196°C〜+225°Cの広い温度範囲と最大159バールの設計圧力に対応
- 保持容量が少なく、効率的な運転が可能
- 主要な船級協会すべての型式認証を取得済み
- CBM30、CBM110、CBMH200、CBM400、CBM112、ACMH220、Heatpac CBMなど多彩なモデルをラインアップ
CBM熱交換器は、-196°Cの極低温から225°Cまでの設計温度範囲に対応し、最大51バールの設計圧力に耐えることができます。さらに高圧の用途には、AXPMモデルが対応しており、強化された外部カーボンスチール製フレームプレートにより、-45°Cから225°Cの温度範囲で最大159バールという極めて高い圧力にも耐えることが可能です。
Heatpac CBMは、CBM30およびCBM110をベースにしたあらかじめ構成されたモデルで、燃料および潤滑油の予熱や熱回収用途に最適です。標準で断熱材、ガスケット付きの対向フランジ、ボルトが付属しています。
How it works
異なる温度を持つ2つの媒体が、互いに重ねられた薄い波形の付いたステンレス鋼のプレートの両側を流れます。2つの媒体は互いに逆向きの流れで、交互のチャネルを通って流れ、プレートパック内にはプレートの周囲にフュージョンボンデッドシールがあります。プレート同士が接触するポイントも同じ技術で結合されており、内部の媒体の圧力に対してパックを補強しています。
対流流動は、熱交換器内の熱源と冷却媒体の温度差が非常に小さい場合でも、効率的な熱の抽出が可能になります。これにより、顕著なエネルギーコストの節約が実現します。一部のシステムでは、同流流動も可能です。
アニメーションをご覧いただくことで、詳細をより深く理解できます。
